LL-17气密性检测仪

    LL-17系列气密性测试设备

    LL-17气密性测试设备采用差压法检测原理,以空气为介质对产品检测,是一款无损检测仪器。
    测试稳定以短时间检测出微小泄漏的特点
    主要用于产品气密性测试,IPX等级防水检测,防水测试,泄漏量检测,密封性测试等。
    差压式气密性测试仪的检测过程分为四部分即充气过程、平衡过程(保压过程)、检测过程、排气过程。快到3秒可完成测试。
    差压气密性测试仪具有检测灵敏、精度高、受湿度影响小等显著特点,实现整个过程自动化检漏,IPX防水检测鉴定,大大缩短了气密性检漏周期,在工业生产中得到了广泛的应用。
    LL-17气密性测试设备功能特点

    (1). 检测原理:差压式

    (2). 检测压力:负压/低压/中压/流量

    (3). 检测方法:内压测试/外压测试

    (4). 适用产品材料:软材质/硬材质

    (5). 适用产品外型:开口容器

    (6). 适用产品容积:0.01mL~50L


    产品细节 (1).png

    高精度:采用国外进口传感器,具有极好的灵敏度
    高效率:实用高效,不用担心测不准,快到3秒完成测试
    数据储存:仪器可储存30天的测试记录,128M内存
    报警设置:可自行设定报警值的上、下限,超限报警
    USB接口:支持U盘导出检测记录数据到电脑上,CSV格式

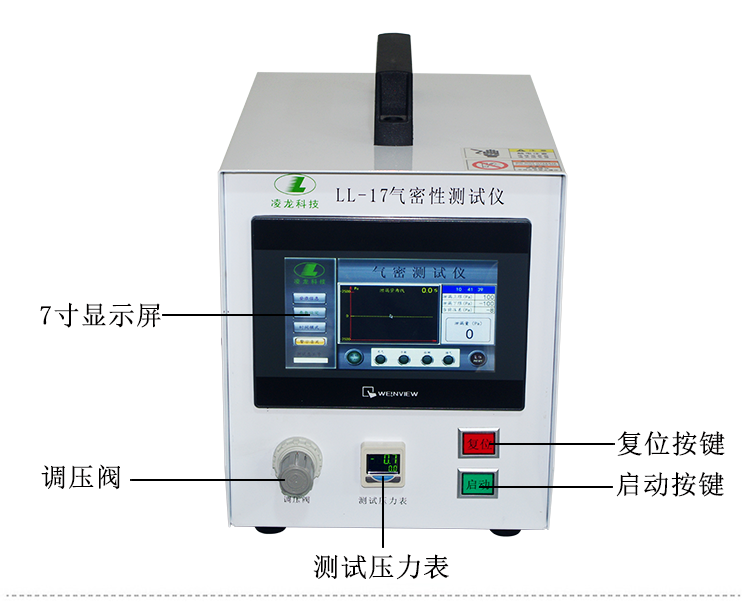

    仪器正面介绍说明

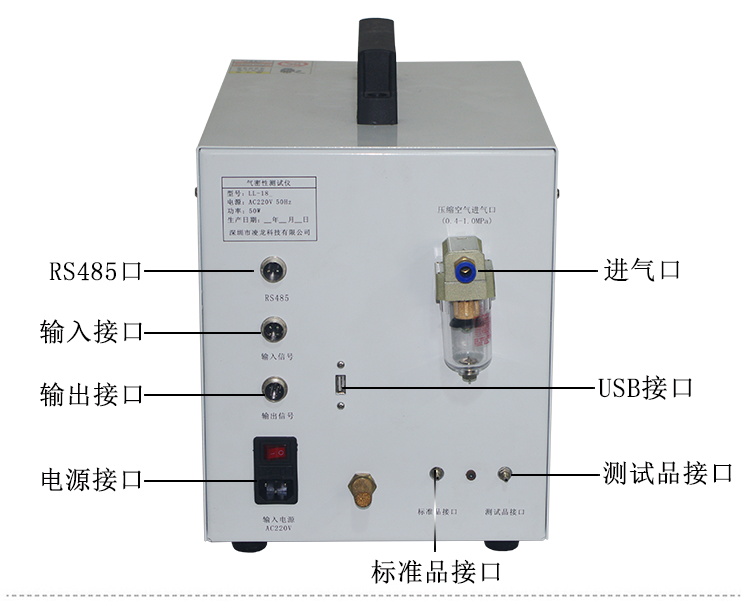

    仪器反面介绍说明

    7英寸1024*600高清彩色液晶显示器画面更清晰、细腻。

    采用高静压差微差压传感器,静压差达到12MPa。

    多种语言显示,自由切换。不同国家、地区使用无障碍。

    USB2.0接口测试记录导出功能。测试数据管理更简便。

    测试曲线显示功能,数据抓取分析更便捷。

    智能算法,误差修正功能。检测结果更精准。

    6代气控回路设计。效率更高、寿命更长。

    夹具介绍说明
    不同的产品需要定制不同的密封工装夹具来定位密封产品,通过连接气密性检测仪组成一个自动化测试设备。由于不同产品的形状和大小均有所不同,需要的夹具也不一样,需要跟据产品来设计的,是一款定制产品。
    详情请与客服联系或致电:400-9968-556


        气 密 性 检 测 仪 的 应 用 领 域
    手机行业:手机后壳、手机摄像头、手机扬声器(喇叭)、手机USB接口、手机卡托、
    手机充电器、手机整机、手机电池、手机电池盒

    汽车行业:车灯防水测试,发动机气密性测试,摄像头气密性检测,电机、水泵、线束、
    压铸件、汽车灯,汽车摄像头,发动机、水箱、油箱、排气歧管、发动机、排气系统、
    刹车系统、汽车轮毂、汽车变扭器、汽车控制器、汽车减震器、汽车胎压计、货车胎压计、
    散热器、汽油泵、喷嘴、天线、充电桩,充电枪防水检测等。

    电池行业:锂电池,外壳气性密性测试,接线柱与外壳密封性测试,电池包,电池气密性检测等。
    家电行业:咖啡机,榨汁机,搅拌机,水壶,净水器,豆浆机等有气密性,密封性,防水性检测。
    智能穿戴:智能手环防水检测,智能手表防水检测,水下报警器密封性检测,气密性测试等领域。
    电子消费:运动音响,蓝牙音箱,耳机,电动牙刷防水检测,手机防水检测,密封测试等。
    军工用品:对讲机防水检测,手持式对讲机,车载式对讲机,三防手机,雷达防水检测等领域。
    阀门管道:阀门气密性,管道通透性,接头密封性测试,水表密封检测,节流阀,分流阀等密封性检测。
    安防产品:安防摄像头防水测试,智能家居,路灯,LED灯,等密封性检测,气密性测试
    气密性检测仪的应用领域

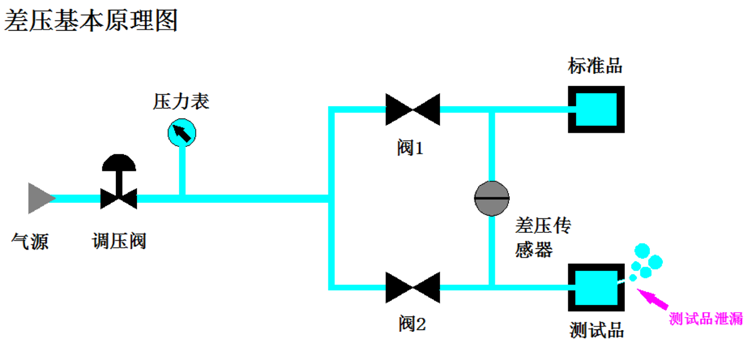

    气密性检测原理:

     LL-17气密性检测仪将控制压力精确的压缩空气(负压)输入到标准品和测试品中,然后自动关断充气气源,电磁阀准确控制规定时间的气流平衡,再关断起平衡作用的电磁阀。通过高灵敏度差压传感器(DPS)测出因泄漏导致的内部压力变化,即测试品与标准品之间的差压值,判断测试结果是否合格。

    差压方式检测相当于杠杆天平称量,一端是基准参考物(标准品),另一端是被测零件(被测品)。基准参考物与被测工件两边同时充入相同压力的空气,使"天平"--差压传感器两端平衡。如果被测工件有泄漏,即使是微小泄漏,"天平"也将失去平衡,从而检测出两端因泄漏而产生的差压。密封性测试仪将根据差压的变化测出工件的具体泄漏量,然后判断被测工件是否合格。

    工件泄漏检测和判定举例:假设有一个被测工件(或物体)的内腔容积是V,腔内压力是P,在温度恒定的情况下,经过几秒或几十秒后,它的内腔容积没有变化,而腔内压力下降了一个确定值△P,这时我们就可以判定该工件气体密封性能不好,或者叫做"有泄漏工件"。否则认为该被检测工件气体密封性能良好或叫做"无泄漏工件"。在实际工业生产过程中,绝对无泄漏工件是极少的。在实际检测过程中,通常总是根据该工件具体的应用环境条件和状态给出一个允许泄漏值,当工件泄漏值小于该值时则认为该工件"无泄漏"称为合格品。只有工件泄漏值大于该值时才认为"不合格"或"严重泄漏"。

    图片5.png气密性检测原理
    气密性测试方法:

    (1)内压测试法:适用所有开口可充气的产品的大小泄漏检测

    通过外部夹具密封工件,是被测工件形成独立的密封内腔。往被测工件内充入内压缩空气或抽真空。
    通过检测工件内压力变化来判断工件是否合格。

    气密性测试方法

    (2)外压测试法(2次加压测试)
    适用有开口可充气的产品的(高压测试)下大小泄漏检测对罩在工件外部的密封腔加压或抽真空。
    通过检测密封腔的压力变化来判断工件是否合格。


    气密性测试方法

    LL-17气密性检测仪的使用方法:

    1、先把气源入口接上 0.4Mpa~0.8Mpa 压缩气;

    2、电源入口接上 AC220 电源。打开电源开关;

    3、接上标准品和测试品;

    4、旋转调压阀使数显压力表显到您想要的压力单位 kpa;

    5、“参数设定”里进入话框进行设定参数。设定参数,设定完了后按住“参数保存”3 秒

    按钮变黑后自动保存。退出“参数设定”界面;

    6、用手折住“测试输出口”气管,按下“起动按钮”,让仪器充气完成,
    触摸屏上的当前压差是否在“10Pa”以内,在为 OK;

    7、“测试品和标准品”气管接到产品上去;

    8、按下“起动按钮”开始测试产,直到测试完成。

    LL-17系列气密性测试仪技术参数

    型号:

    LL-17F(负压型)

    LL-17L(低压型)

    LL-17M(中压型)

    检测压力范围:

    -85kpa ~ -1kpa

    5kpa ~ 200kpa

    100kpa ~ 800kpa


    压差传感器:

    量程:±2000pa

    量程:±2000pa

    量程:±2000pa

    精度:±0.2%F.S

    精度:±0.2%F.S

    精度:±0.2%F.S

    分辨率:1pa

    分辨率:1pa

    分辨率:1pa

    测试通道数:

    1组产品设置参数保存

    历史数据保存:

    当天24小时数据

    通讯接口:

    RS485/RS232

    USB接口:

    1个

    IO接口:

    输入信号3个/输出型号5个

    显示:

    7寸触摸屏显示

    尺寸:

    长*宽*高 420*245*285(mm)

    重量:

    约11kg

    电源:

    AC220V  ±10%, 50/60HZ,  消耗电力:50VA

    测试压力:

    使用流量大,压力高的清洁空气源,连接经调压阀调整后的稳定空气压源。

    环境温度,湿度:

    使用温度为2~40℃。,保存温度为-20~70℃。80%HR 以下,但不结露。

    经典案例
    不同的产品需要定制不同的密封工装夹具来定位密封产品,通过连接气密性检测仪组成一个自动化测试设备。由于不同产品的形状和大小均有所不同,需要的夹具也不一样,需要跟据产品来设计的,是一款定制产品。详情请与客服联系或致电:400-9968-556
    荣誉证书

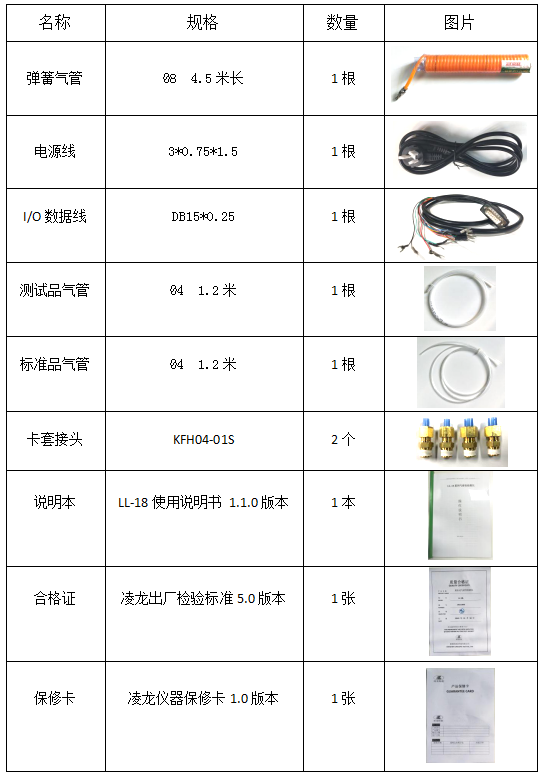

    随机装箱清单
