防水测试气密性检漏设备参数抓取方法—凌龙科技防水检测仪

發佈時間:2020-07-20

  凌龙防水测试气密性检漏仪器是向测试品(工件)内注入压缩空气,测量其内部压力的变化从而检测出是否有泄漏的测试方式。首先准备好无泄漏的标准品,给测试品和标准品同时注入调压后的空气。然后,停止充气,通过高灵敏度差压传感器测出因泄漏导致的内部压力变化,即测试品与标准品之间的差压。气密性检漏仪器通过充气-平衡-保压-排气四个过程进行检测,从而判定测试品是否有泄漏。


气密性仪器检测过程说明

启动:用夹具密封测试品,并向仪器发送起动信号。充气:把压缩空气打入测试品和标准品。

平衡:隔离测试品和标准品之间的空气,测出两者间的压力差。进行中泄漏的检测。

检测:进行小泄漏的检测。在本行程中进行误差修正。

排气:输出合格与否的信号,从排气口排出测试品与标准品内的空气。

防水测试气密性检漏设备参数抓取方法:

(1) 测试压力:跟据工件所使用的工况确定测试压力。

(2) 充气时间:a、充气时间要大于 2 秒以上;b、产品容积越大,充气时间越长;反之,越短。c、产品刚性越小(越软),充气时间越长;反之,越短。d、检测压力越大,充气时间越长;反之,越短。先将参数中的充气时间设置一个比效长的时间比如几分钟。然后退出到主界面,在治具中放入被测工件,然后按下起动按钮,此时观察仪器上的压力曲线,在压力曲线到达平直的时候仪器是所显示的充气计时时间值设定为充气时间。(即压力曲线由 0 爬升到充气压力所需时间)

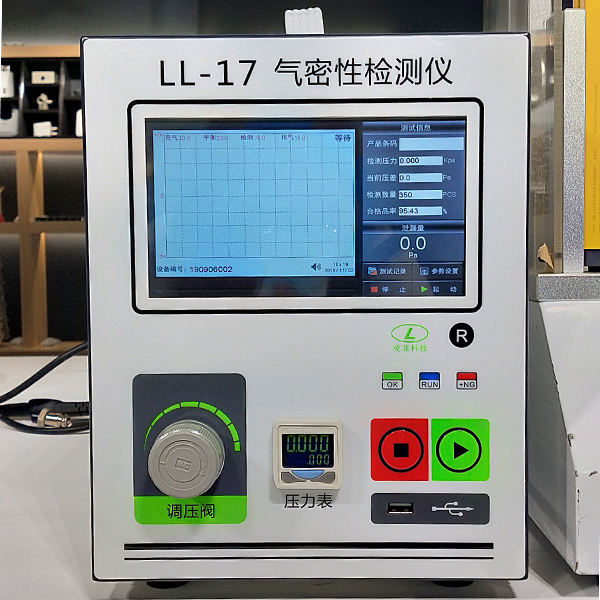

防水测试气密性检漏设备参数抓取方法

(3) 平衡时间:原则是等于或都约小于充气时间。

(4) 检测时间:a、检测时间至少要大于 3 秒以上;b、要使合格产品泄漏量的最大值小于不合格产品泄漏量的最小值,小于 100pa 以上。c、产品容积越大,充气时间越长;反之,越短。d、检测压力越大,充气时间越长;反之,越短。抓取方法:用泡水的方式找出 3 个合格品和 3 个微漏产品出来,把 3 个合格品放到仪器上检测,每个产品重复检测五次(越多越好),记录泄漏量的最大值。再把 3 个不合格品放到仪器上检测,每个产品重复检测五次(越多越好),记录泄漏量的最小值。如果不合格品的最小值减去合格品的最大值小于 100pa,则延长检测时间;反之则缩短检测时间。

(5) 排气时间:排气时间与工件测试腔体的容积大小有关,容积越大排气时间越长,可以从测试曲线上看从满气状态到零压力状态所需时间即为排气时间。(即压力曲线由测试压力状态到达零压力状态所需时间)

(6) 泄漏量:设置好检测时间后,在极限泄漏工件中所测得的值中取泄漏量最小的那次的值和 OK 工件所有测试次数中最大的那次读数值之间取个中间数为设定为泄漏量。例如极限泄漏工件最小的那次泄漏量为 200Pa,OK 工件最大的那次泄漏量为 100Pa,则泄漏量设定为 150Pa 即可。

以上就是关于防水测试气密性检漏设备参数抓取方法内容了,希望能够帮到大家,更多资讯请关注凌龙科技气密性检漏仪厂家。
