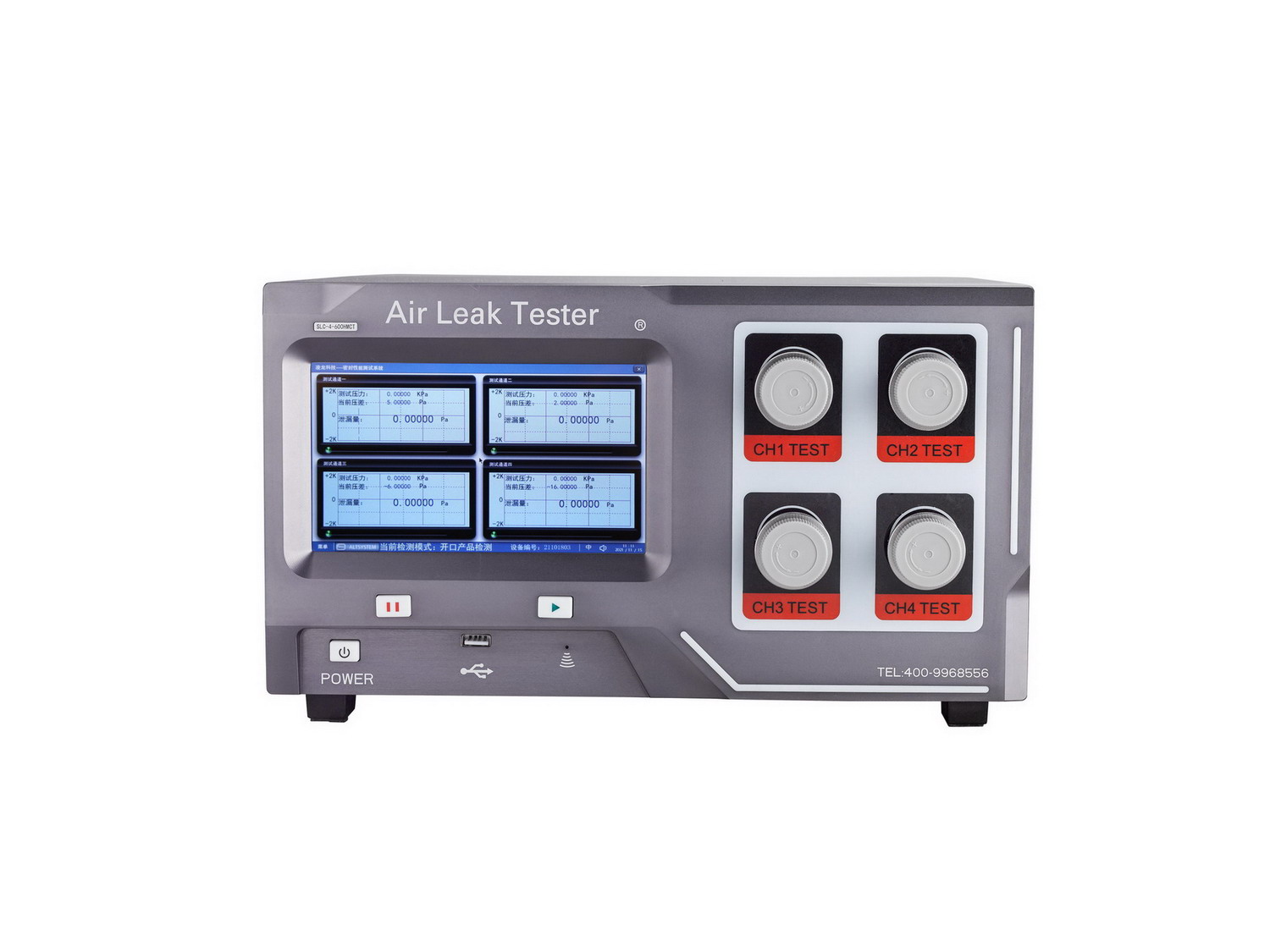

LL-17L 差压式气密性测试仪

    LL-17L气密性测试仪

    LL-17L气密性测试仪采用差压法检测原理,以空气为介质对产品检测,是一款无损检测仪器。
    测试稳定以短时间检测出微小泄漏的特点
    主要用于产品气密性测试,IPX等级防水检测,防水
    测试,泄漏量检测,密封性测试等。
    差压式气密性测试仪的检测过程分为四部分即充气过程、平衡过程(保压过程)、检测过程、
    排气过程。快到3秒可完成测试。
    差压气密性测试仪具有检测灵敏、精度高、受湿度影响小等显著特点,实现整个过程自动
    化检漏,IPX防水检测鉴定,大大缩短了气密性检漏周期,在工业生产中得到了广泛的应用。

    气密性测试仪
    LL-17L气密性测试设备功能特点

    (1). 检测原理:差压式

    (2). 检测压力:负压/低压/中压/流量

    (3). 检测方法:内压测试/外压测试

    (4). 适用产品材料:软材质/硬材质

    (5). 适用产品外型:开口容器

    (6). 适用产品容积:0.01mL~50L

    气密性测试仪特点
    气密性测试仪应用行业
    气密性检测仪的应用领域气密性测试仪选型

    产品细节 (1).png

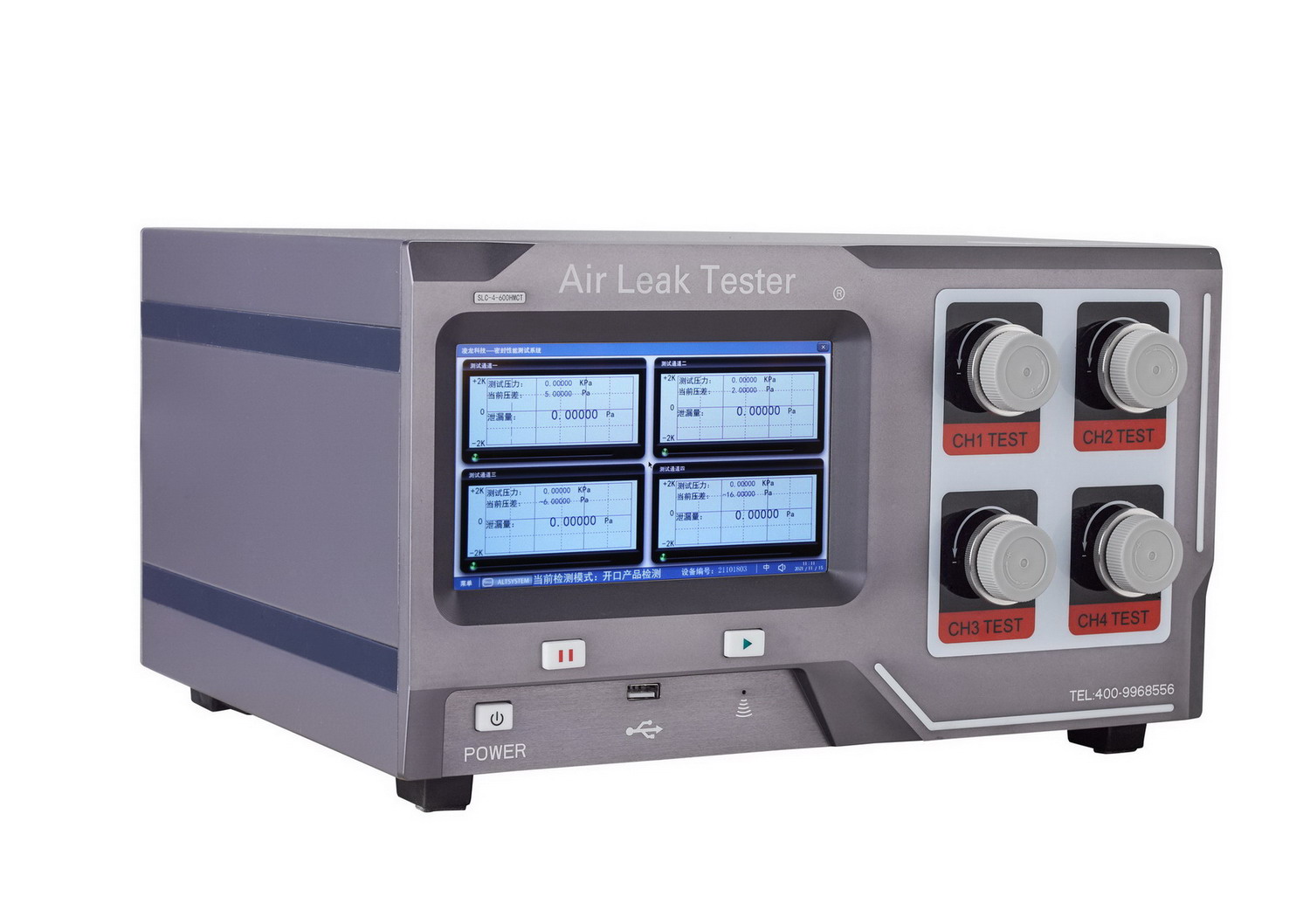

    仪器正面介绍说明                                              仪器反面介绍说明

    夹具介绍说明
    不同的产品需要定制不同的密封工装夹具来定位密封产品,通过连接气密性
    检测仪组成一个自动化测试设备。由于不同产品的形状和大小均有所不同,
    需要的夹具也不一样,需要跟据产品来设计的,是一款定制产品。
    详情请与客服联系或致电:400-9968-556 /153 6157 8928(VX)

    LL-17系列气密性测试仪功能介绍

    仪器自检功能;误差自动修正功能

    7英寸彩色触控屏,1024*600高清画质

    等效容积测算(Ve)功能

    电子调压,机械调压功能

    传感器过压保护功能

    超大参数存储空间,可存储100组测试参数

    双重密码保护功能,测试参数管理更安全

    可连接上位机软件可远程操控

    报警设置:可自行设定报警值的上、下限,超限报警

    USB数据接口,支持条码扫描枪(条形码,二维码)与测试记录导出

    多种通信接口(RS232、RS485、RJ45),支持modbus RTU 和TCP/IP协议

    数字输入输出接口,4组输入,5组输出

    支持泄漏曲线和数值双重显示

    六种泄漏量单位自由切换;八种压强单位自由切换

    简体中文、繁体中文、英文三种语言显示画面自由切换(其他语言可定制)


    LL-17系列气密性测试仪技术参数

    压力传感器:

    精度: F.S 1.5%

    量程:-100KPa、100KPa、700KPa、1MaP、2MPa



    压差传感器:

    精度: F.S 0.1%

    量程:A: ±500Pa;B:±1000Pa;C:±2000Pa

    分辨率:0.1Pa

    耐压:12MPa

    时间参数设定:

    0~3000.0(分辨率0.1秒)

    通信接口:

    RS232、RS485、RJ45(以太网口)

    USB接口:

    USB2.0 测试记录下载,CSV格式。

    电源:

    C100~240V 65W,50//60Hz,消耗电力:50VA

    测试压力源:

    使用流量大,压力高的清洁空气源,连接调压阀调整后的稳定气压源

    Modbus RTU 协议

    支持


    显示单位:

    测试压力:Pa、KPa、MPa、bar、PSI、Kg/cm²、atm、mmHg

    泄漏量:Pa、KPa、mbar、SCCM、CCM/S、Pa.m³/S



    I/O数字接口:

    4组输入(起动、复位、安全检知、准备完成检知),

    5组输出(仪器工作输出、OK信号输出、NG信号输出、蜂鸣信号输出、旁路充气输出)

    参数组数:

    100组

    显示器:

    7英寸(1024*600)高清彩色电阻触摸屏

    内存:

    30天测试记录,128M

    重量:

    约11Kg

    环境温度,湿度:

    使用温度为5~40℃,保存温度为-20~70℃.80%HR以下,但不结露

    Modbus TCP/IP 协议

    支持

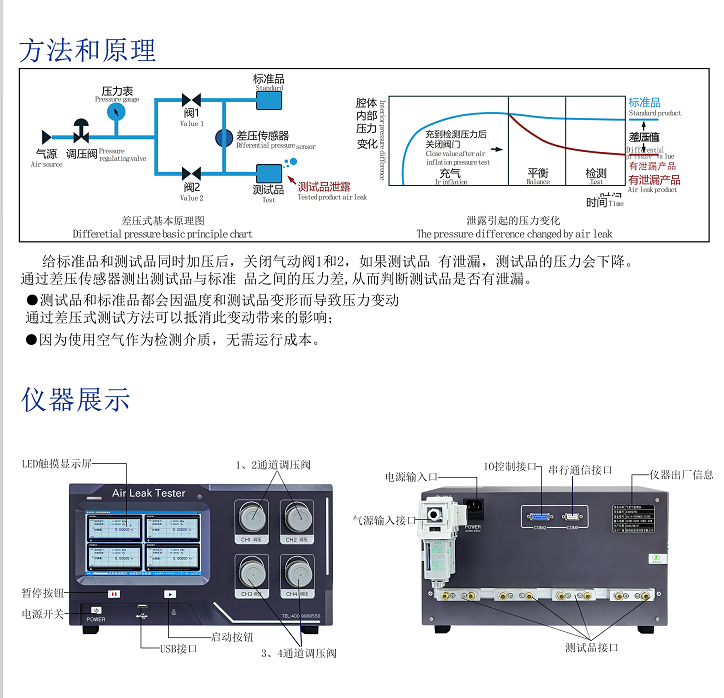

      气密性测试仪原理

     LL-17气密性检测仪将控制压力精确的压缩空气(负压)输入到标准品和测试品中,

    然后自动关断充气气源,电磁阀准确控制规定时间的气流平衡,再关断起平衡作用
    的电磁阀。通过高灵敏度差压传感器(DPS)测出因泄漏导致的内部压力变化,
    即测试品与标准品之间的差压值,判断测试结果是否合格。
    差压测试法
    差压方式检测相当于杠杆天平称量,一端是基准参考物(标准品),另一端是被测零件
    (被测品)。基准参考物与被测工件两边同时充入相同压力的空气,使"天平"--差压传
    感器两端平衡。如果被测工件有泄漏,即使是微小泄漏,"天平"也将失去平衡,从而
    检测出两端因泄漏而产生的差压。密封性测试仪将根据差压的变化测出工件的具体泄
    漏量,然后判断被测工件是否合格。
    气密性检测原理
    工件泄漏检测和判定举例:假设有一个被测工件(或物体)的内腔容积是V,腔内压力是P,
    在温度恒定的情况下,经过几秒或几十秒后,它的内腔容积没有变化,而腔内压力下降了
    一个确定值△P,这时我们就可以判定该工件气体密封性能不好,或者叫做"有泄漏工件"。
    否则认为该被检测工件气体密封性能良好或叫做"无泄漏工件"。在实际工业生产过程中,
    绝对无泄漏工件是极少的。在实际检测过程中,通常总是根据该工件具体的应用环境条件
    和状态给出一个允许泄漏值,当工件泄漏值小于该值时则认为该工件"无泄漏"称为合格品。
    只有工件泄漏值大于该值时才认为"不合格"或"严重泄漏"。

    气密性测试方法

    (1)内压测试法:适用所有开口可充气的产品的大小泄漏检测

    通过外部夹具密封工件,是被测工件形成独立的密封内腔。往被测工件内充入内
    压缩空气或抽真空。通过检测工件内压力变化来判断工件是否合格。

    气密性测试方法

    (2)外压测试法(2次加压测试)
    适用有开口可充气的产品的(高压测试)下大小泄漏检测对罩在工件外部的密封腔
    加压或抽真空。通过检测密封腔的压力变化来判断工件是否合格。

    气密性测试方法

    经典案例

    不同的产品需要定制不同的密封工装夹具来定位密封产品,通过连接气密性检测仪
    组成一个自动化测试设备。由于不同产品的形状和大小均有所不同,需要的夹具也
    不一样,需要跟据产品来设计的,是一款定制产品。
    详情请与客服联系或致电:400-9968-556
