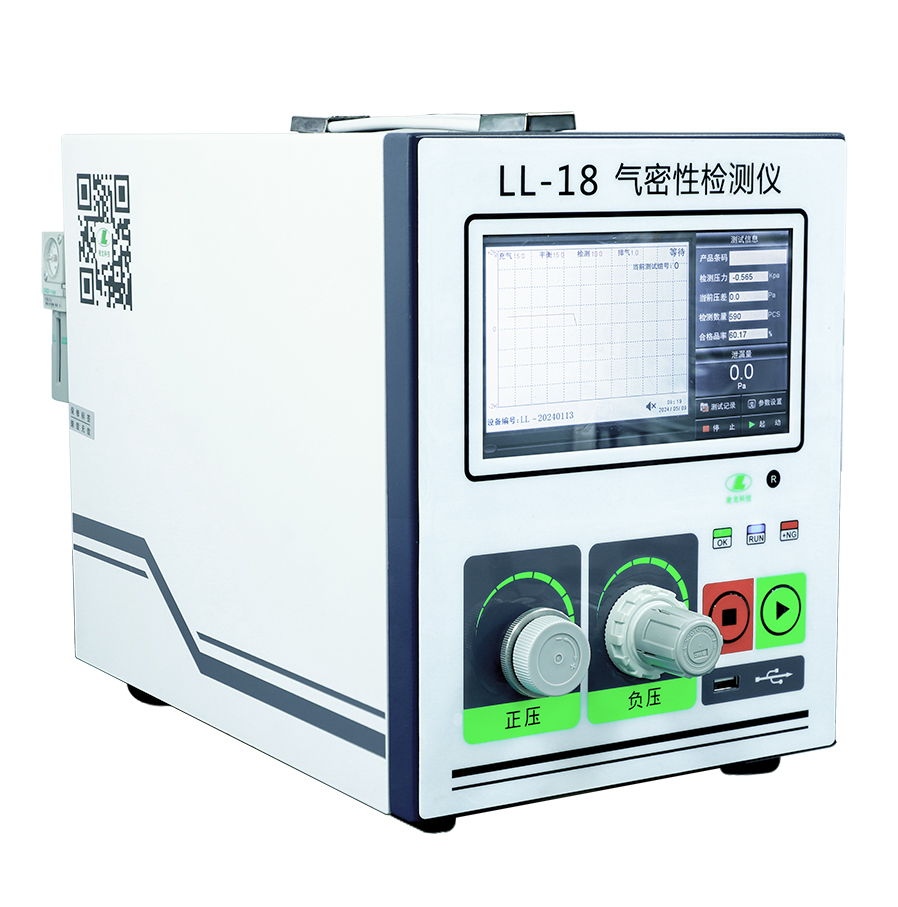

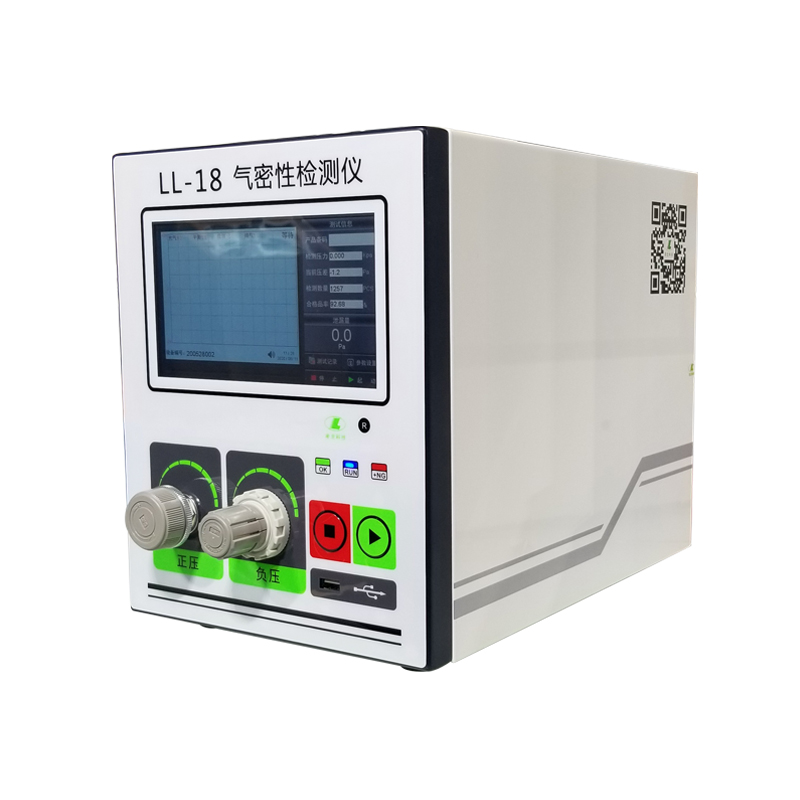

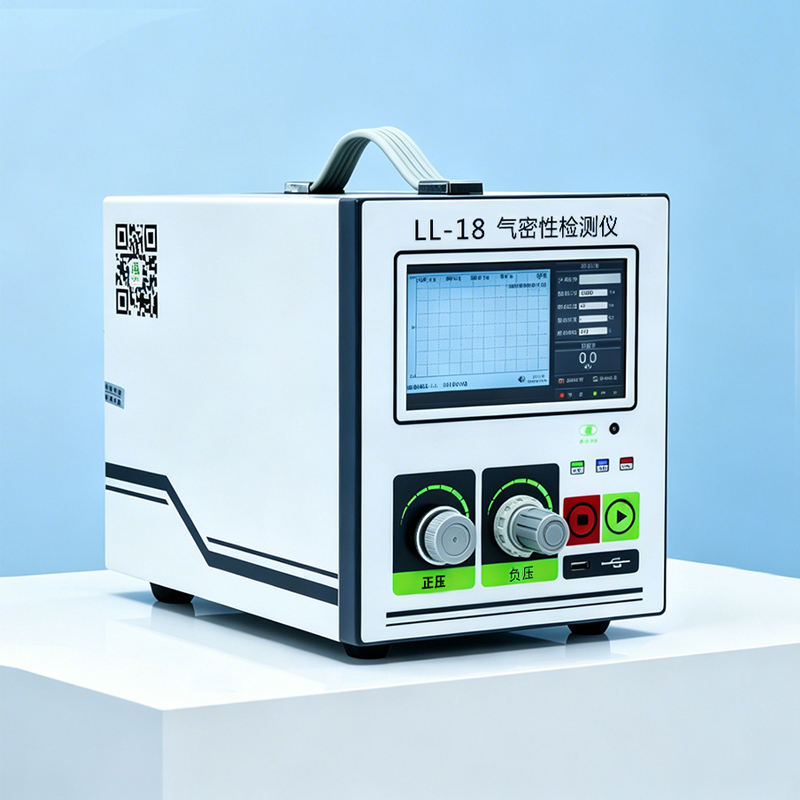

LL-18系列 容积差压式正负压气密性检漏仪

          LL-18 气密性检漏仪采用容积差压法检测原理,以空气为介质对产品检测,是一款无损检测仪器。以短时间检测出微小泄漏的特点广泛应用于产品零部件的密封性检测.防水性检漏、气密性检漏。如电动牙刷、手环、剃须刀。

      该仪器功能多样,可实现远程操控,检测数据可U盘导出,满足您的多重需求。


    LL-18系列 容积差压式正负压气密性检漏仪功能:

    (通用型)可测试开口与容积密封模式自由切换

    7英寸彩色触控屏,1024*600高清彩色液晶显示器画面更清晰、细腻。

    USB数据接口,支持条码扫描枪(条形码,二维码)与测试记录导出,测试数据管理更简便。

    等效容积测算(Ve)功能

    传感器过压保护。

    电子调压,机械调压功能

    多种通信接口(RS232RS485RJ45),支持modbus RTU TCP/IP协议

    数字输入输出接口,4组输入,6组输出

    仪器自检功能与误差修正功能

    八种压强单位自由切换,六种泄漏量单位自由切换

    多种语言显示,自由切换不同国家、地区使用无障碍。

    支持泄漏曲线和数值双重显示

    超大参数存储空间,可存储100组测试参数

    双重密码保护功能,测试参数管理更安全

    智能算法,误差修正功能。检测结果更精准。

    采用高静压差微差压传感器,静压差达到12MPa

    测试曲线显示功能,数据抓取分析更便捷。

    6代气控回路设计。效率更高、寿命更长。


    LL-18气密性检漏仪检测原理:
       LL-18气密性检漏仪是向测试品(工件)内注入压缩空气,测量其内部压力的变化从而检测出是否有泄漏的测试方式。首先准备好无泄漏的标准品,给测试品和标准品同时注入调压后的空气。然后,停止充气,通过高灵敏度差压传感器测出因泄漏导致的内部压力变化,即测试品与标准品之间的差压。

    各检测过程说明

    启动:用夹具密封测试品,并向仪器发送起动信号。充气:把压缩空气打入测试品和标准品。

    平衡:隔离测试品和标准品之间的空气,测出两者间的压力差。进行中泄漏的检测。

    检测:进行小泄漏的检测。在本行程中进行误差修正。



    LL-18气密性检漏仪规格参数

    压力传感器

    精度 F.S 1.5%;

    量程:-100KPa、100KPa、700KPa、1MaP、2MPa





    分辨率

    0.1Pa

    量程

    A: ±500Pa;  B:±1000Pa;  C:±2000Pa;

    精度

    F.S0.1%; F.S 0.05%

    耐压

    12MPa

    显示
    单位

    测试压力

    Pa、KPa、MPa、bar、PSI、Kg/cm²、atm、mmHg

    泄漏量

    Pa、KPa、mbar、SCCM、CCM/S、Pa.m³/S

    参数组数

    100组

    时间参数设定

    0~3000.0(分辨率0.1秒)

    显示器

    7英寸(1024*600)高清彩色电阻触摸屏

    通信接口

    RS232、RS485、RJ45(以太网口)

    USB接口

    USB2.0 测试记录下载,CSV格式

    内存

    30天测试记录,128M

    电源

    AC100~240V、65W

    重量

    约20Kg


    LL-18系列仪器型号选型


    LL-18-1测试压力量程 2调压方式 3泄漏量量程  4检测方式  5选配项

    测试压力量程

    L100:5~100KPa

    V050:  -1~-50KPa

    H010:  0.1~1MPa

    L600:10~600KPa

    V085: -5~-85KPa

    H020: 0.5~2MPa

    调压方式

    A:自动调压/电子调压

    M:手动调压/机械调压

    泄漏量量程

    A: ±500Pa

    B:±1000Pa

    C:±2000Pa

    检测方式

    C1:低压微小体积全密闭或开口容器检测

    C2:高压大体积力全密闭或开口容器检测

    选配项

    X:个性化订制


    气密性检漏仪
    应用行业:

    汽车行业:汽车摄像头,发动机,电机,水泵,汽车线束,汽车压铸件,共享单车车锁,风机,车灯,行车记录仪,汽车雷达追踪器,新能源汽车充电头,电瓶车控制器,汽车油箱盖,汽车水箱,汽车油箱,汽车轮毂,汽车变扭器,汽车控制器,汽车减震器,汽车喷嘴,汽车胎压传感计等气密性检漏

    手机行业:整机、卡托、手机后壳、摄像头、扬声器(喇叭)、type-c接口、充电器、电池、电池盒、按键等防水检漏

    电子产品:智能手表,智能手环,手表外壳,计步器,水下报警器,运动音响,蓝牙音响,蓝牙耳机,笔记本电脑,平板等防水IP等级测试

    电池行业:电池包,锂电池,动力电池,电池充电器,锂离子电池外壳,铅蓄电池外壳,接线柱与外壳,太阳能等

    户外安防 军工:室外摄像头,LED灯,安防摄像头,智能门锁,户外控测器,通讯基站,防爆灯,对讲机,三防手机,瞄准仪等密封性防水检测

    家电行业:加湿器,榨汁机,咖啡机,水壶,搅拌机,电动牙刷,美容仪,豆浆机,剃须刀,电子烟,香薰机,推剪器,洗牙器等

    阀门管道 线材:接头,阀门,油管,压铸件,焊接产品,铝合金压铸产品,连接器,线束等密封性检测

    医疗行业:电子体温计,内窥镜,血压计,输液管,尿袋,胶囊,医疗呼救器,呼吸气囊,药瓶,穿刺器等密封性检测
