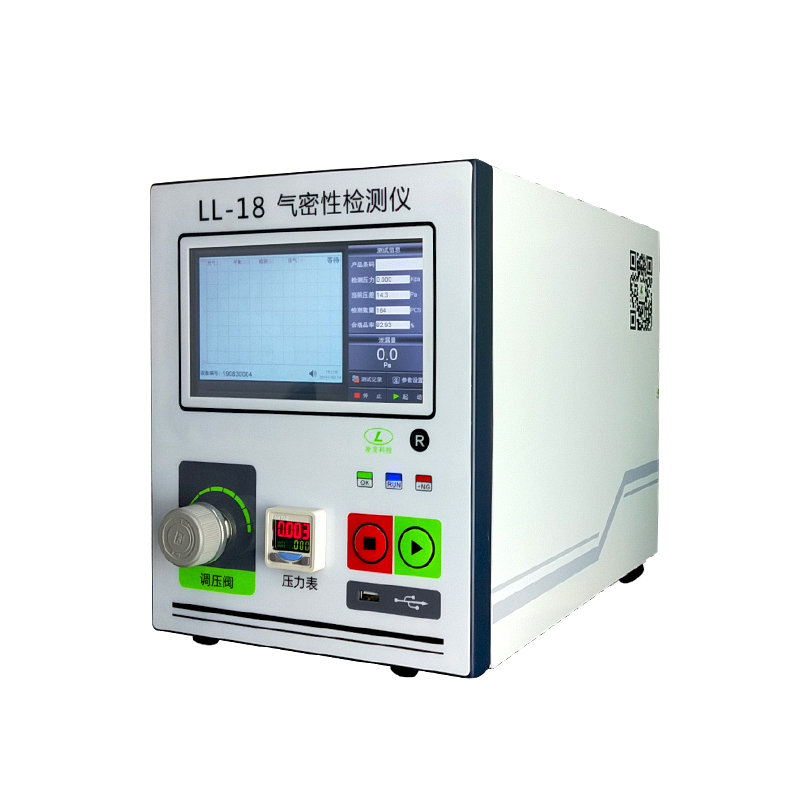

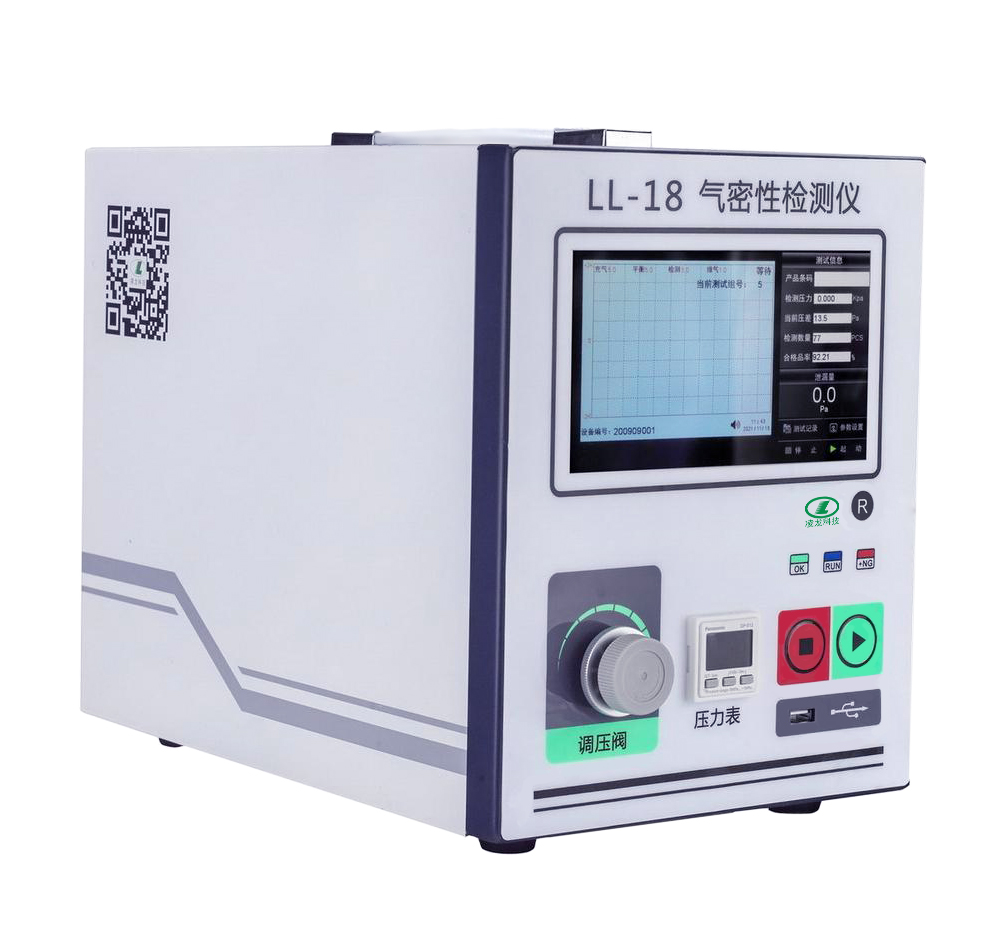

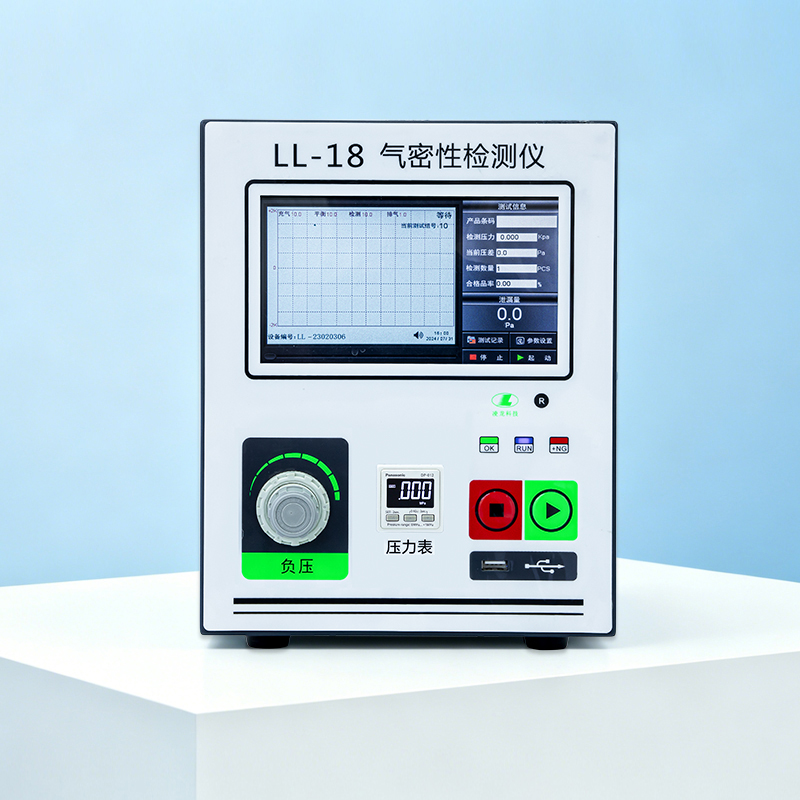

LL-18系列 容积差压式气密性检测仪

    LL-18系列气密性检测仪器

    LL-18气密性检测仪采用差压法检测原理,以空气为介质对产品检测,是一款无损检测仪器。
    以短时间检测出微小泄漏的特点广泛应用
    于产品气密性测试,IPX防水检测,防水测试,
    泄漏量检测,密封性测试等。气密性检测仪集成正压检测、负压检测等多种测试方式,采用
    人机交互界面,操作十分方便;检测仪内置RS232串口,USB通讯接口、RS485网口等各种
    通讯接口,可实现远程管理与监控;可选条码扫描功能,方便产品数据管理与历史追溯,内
    存记录存放多达一个月。
    LL18气密性检测仪

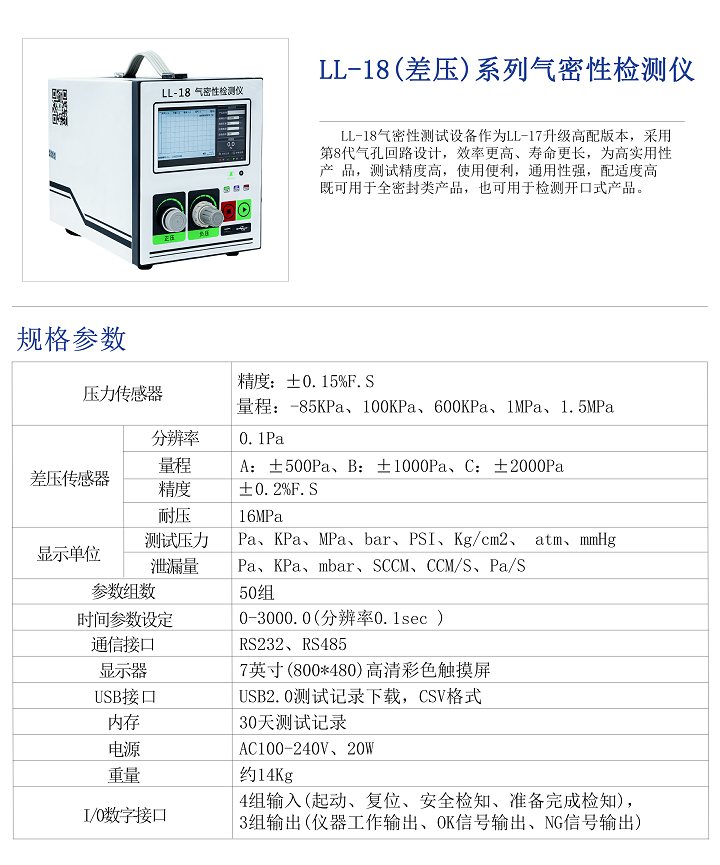

    LL-18气密性测试仪功能特点简介

    (1).检测原理:差压式

    (2).检测压力:低压、中压

    (3).检测方法:容积测试法

    (4).适用产品材料:软材质、硬材质

    (5).适用产品外型:完全密封容器

    (6).适用产品容积:0.01mL~2L

    气密性检测仪特点产品细节 (1).png

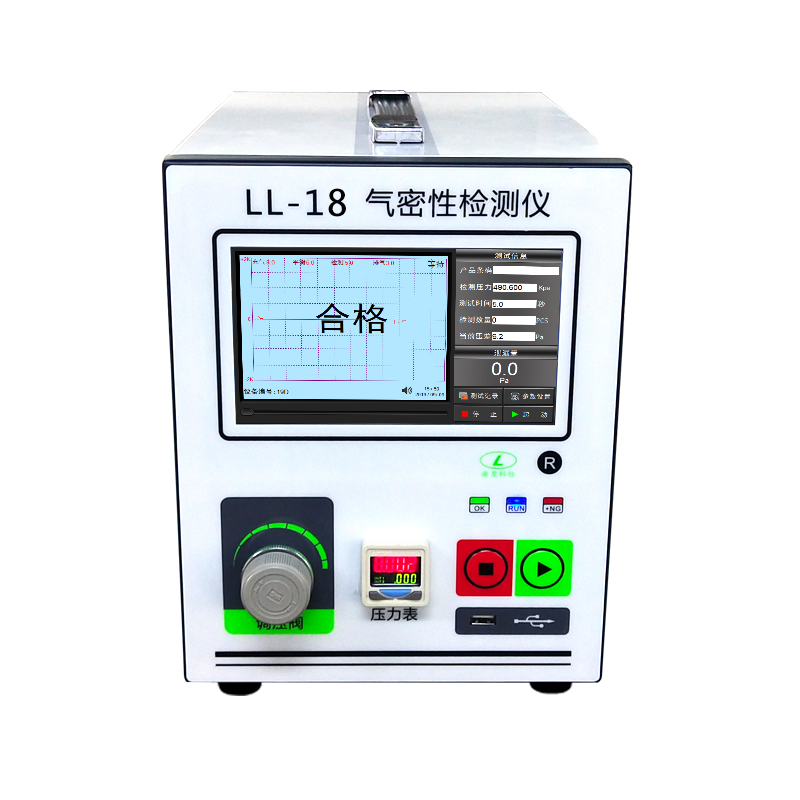

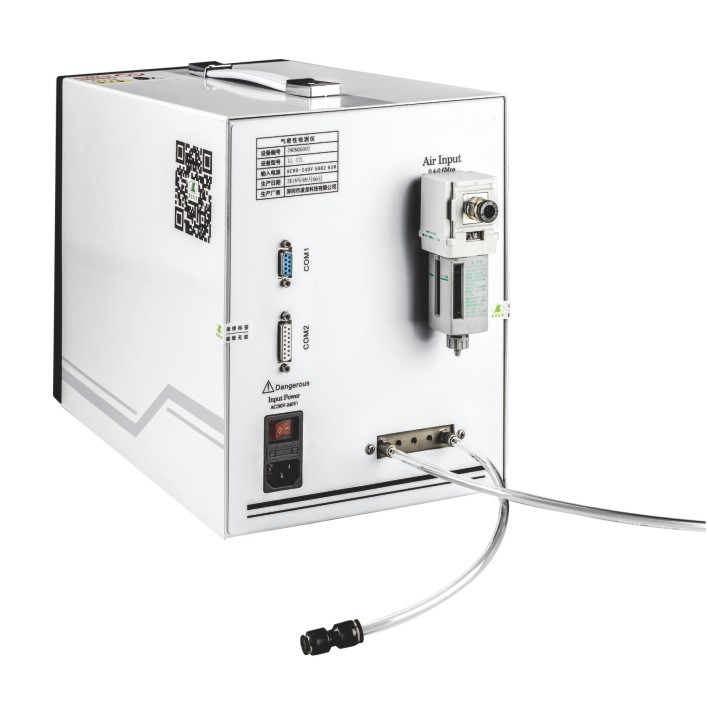

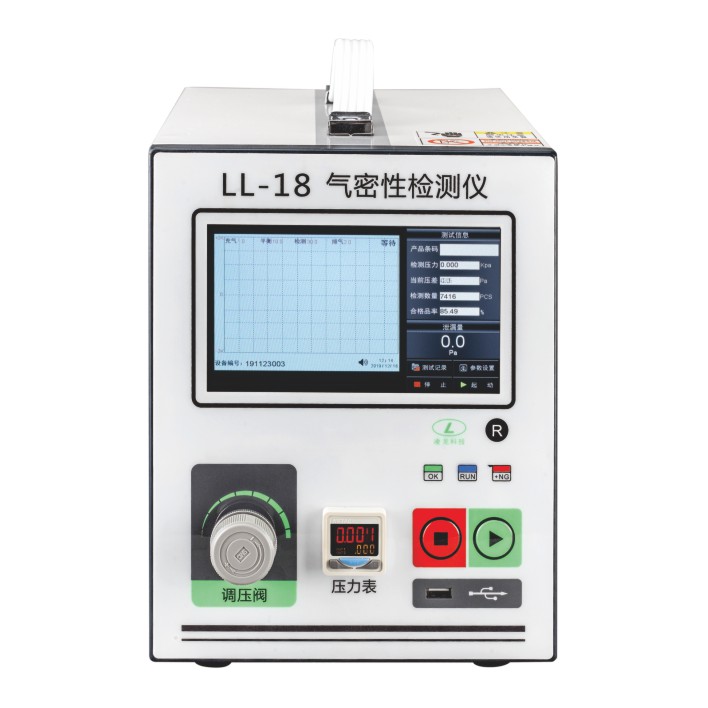

    LL-18正面介绍                               反面介绍
    工装夹具介绍
    不同的产品需要定制不同的密封工装夹具来定位密封产品,通过连接气密性检测仪组成
    一个自动化测试设备。由于不同产品的形状和大小均有所不同,需要的夹具也不一样,
    需要跟据产品来设计的,是一款定制产品。详情请与客服联系或致电:400-9968-556


    压力传感器:

    精度: F.S 1.5%

    量程:-100KPa、100KPa、700KPa、1MaP、2MPa



    压差传感器:

    精度: F.S 0.1%

    量程:A: ±500Pa;B:±1000Pa;C:±2000Pa

    分辨率:0.1Pa

    耐压:12MPa

    时间参数设定:

    0~3000.0(分辨率0.1秒)

    通信接口:

    RS232、RS485、RJ45(以太网口)

    USB接口:

    USB2.0 测试记录下载,CSV格式。

    电源:

    C100~240V 65W,50//60Hz,消耗电力:50VA

    测试压力源:

    使用流量大,压力高的清洁空气源,连接调压阀调整后的稳定气压源

    Modbus RTU 协议

    支持



    显示单位:

    测试压力:Pa、KPa、MPa、bar、PSI、Kg/cm²、atm、mmHg

    泄漏量:Pa、KPa、mbar、SCCM、CCM/S、Pa.m³/S



    I/O数字接口:

    4组输入(起动、复位、安全检知、准备完成检知),

    5组输出(仪器工作输出、OK信号输出、NG信号输出、蜂鸣信号输出、旁路充气输出)

    参数组数:

    100组

    显示器:

    7英寸(1024*600)高清彩色电阻触摸屏

    内存:

    30天测试记录,128M

    重量:

    约11Kg

    环境温度,湿度:

    使用温度为5~40℃,保存温度为-20~70℃.80%HR以下,但不结露

    Modbus TCP/IP 协议

    支持


    差压式气密性测试仪的检测过程分为四部分即充气过程、平衡过程(保压过程)、检测过程、排气过程。
    快到3秒可完成测试。差压气密性测试仪具有检测灵敏、精度高、受湿度影响小等显著特点,实现整个
    过程自动化检漏,IPX防水检测鉴定,大大缩短了气密性检漏周期,在工业生产中得到了广泛的应用。

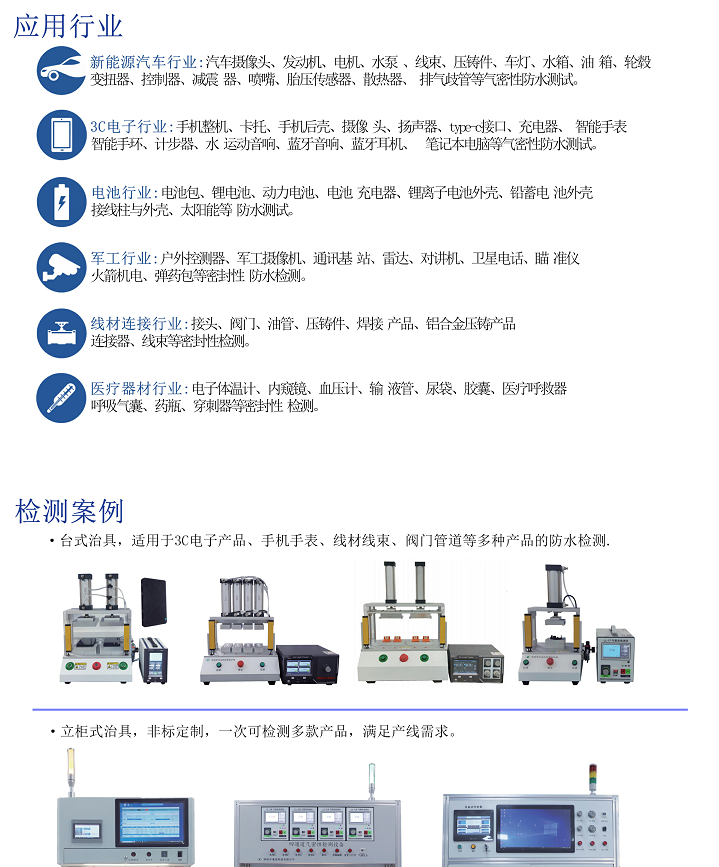

    气 密 性 检 测 仪 的 应 用 领 域
    汽车行业:车灯防水测试,发动机气密性测试,摄像头气密性检测,充电桩,充电枪防水检测
    电机水泵
    线束压铸件、汽车灯,汽车摄像头,发动机、水箱、油箱、排气歧管、发动机、排气系统、刹车系统、
    汽车轮毂、汽车变扭器、汽车控制器、汽车减震器、汽车胎压计、货车胎压计、
    散热器、汽油泵、喷嘴、天线等

    电池行业:锂电池,外壳气性密性测试,接线柱与外壳密封性测试,电池包,电池气密性检测等。
    家电行业:咖啡机,榨汁机,搅拌机,水壶,净水器,豆浆机等有气密性,密封性,防水性检测。
    智能穿戴:智能手环防水检测,智能手表防水检测,水下报警器密封性检测,气密性测试等领域。
    电子消费:运动音响,蓝牙音箱,耳机,电动牙刷防水检测,手机防水检测,密封测试等。
    军工用品:对讲机防水检测,手持式对讲机,车载式对讲机,三防手机,雷达防水检测等领域。
    阀门管道:阀门气密性,管道通透性,接头密封性测试,水表密封检测,节流阀,分流阀等密封性检测。
    安防产品:安防摄像头防水测试,智能家居,路灯,LED灯,等密封性检测,气密性测试
    手机行业:
    手机后壳、手机摄像头、手机扬声器(手机喇叭)、手机USB接口、手机卡托、
    手机充电器、手机整机、手机电池、手机电池盒等

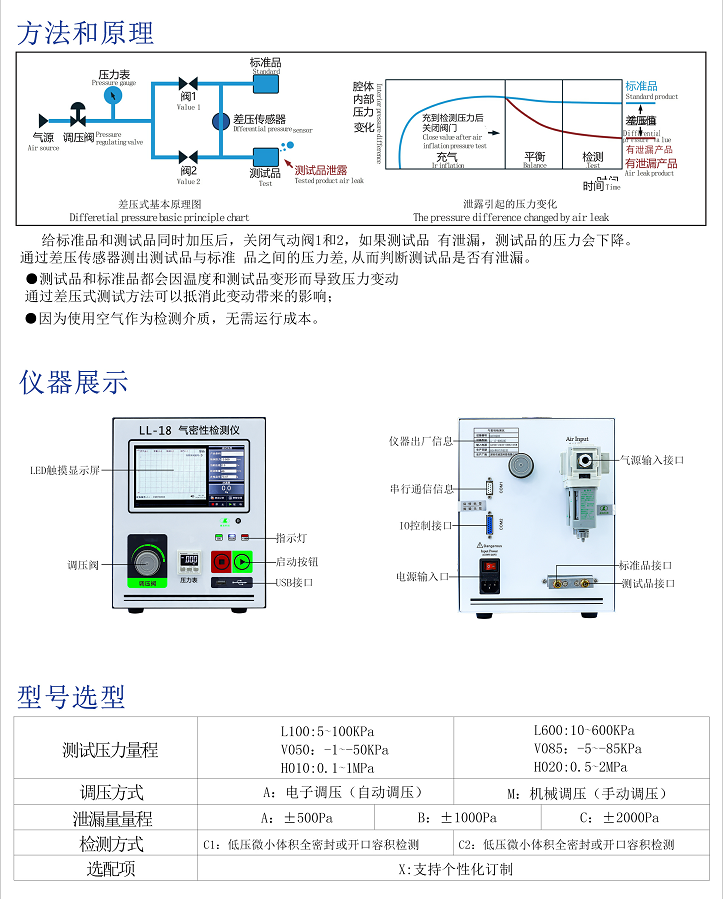

    气密性检测原理

    LL-18气密性检测仪将控制压力精确的压缩空气(负压)输入到标准品和测试品中,
    然后自动关断充气气源,电磁阀准确控制规定时间的气流平衡,再关断起平衡作用
    的电磁阀。通过高灵敏度差压传感器(DPS)测出因泄漏导致的内部压力变化,
    即测试品与标准品之间的差压值,判断测试结果是否合格。

    差压方式检测相当于杠杆天平称量,一端是基准参考物(标准品),另一端是被测零件(被测品)。
    基准参考物与被测工件两边同时充入相同压力的空气,使"天平"--差压传感器两端平衡。如果
    被测工件有泄漏,即使是微小泄漏,"天平"也将失去平衡,从而检测出两端因泄漏而产生的差压。
    密封性测试仪将根据差压的变化测出工件的具体泄漏量,然后判断被测工件是否合格。

    工件泄漏检测和判定举例:假设有一个被测工件(或物体)的内腔容积是V,腔内压力是P,在温度恒定
    的情况下,经过几秒或几十秒后,它的内腔容积没有变化,而腔内压力下降了一个确定值△P,这时
    我们就可以判定该工件气体密封性能不好,或者叫做"有泄漏工件"。否则认为该被检测工件气体密封
    性能良好或叫做"无泄漏工件"。在实际工业生产过程中,绝对无泄漏工件是极少的。在实际检测过程
    中,通常总是根据该工件具体的应用环境条件和状态给出一个允许泄漏值,当工件泄漏值小于该值
    时则认为该工件"无泄漏"称为合格品。只有工件泄漏值大于该值时才认为"不合格"或"严重泄漏"。

    气密性测试方法:

    容积测试法:适用完全密封的产品的大小泄漏检测

    对罩在工件外部的密封腔加压,通过检测密封腔的压力变化来判断工件是否合格。(注:此机型需要定做)
    经典案例
    不同的产品需要定制不同的密封工装夹具来定位密封产品,通过连接气密性检测仪组成一个
    自动化测试设备。由于不同产品的形状和大小均有所不同,需要的夹具也不一样,需要跟据
    产品来设计的,是一款定制产品。详情请与客服联系或致电:400-9968-556/15361578928
