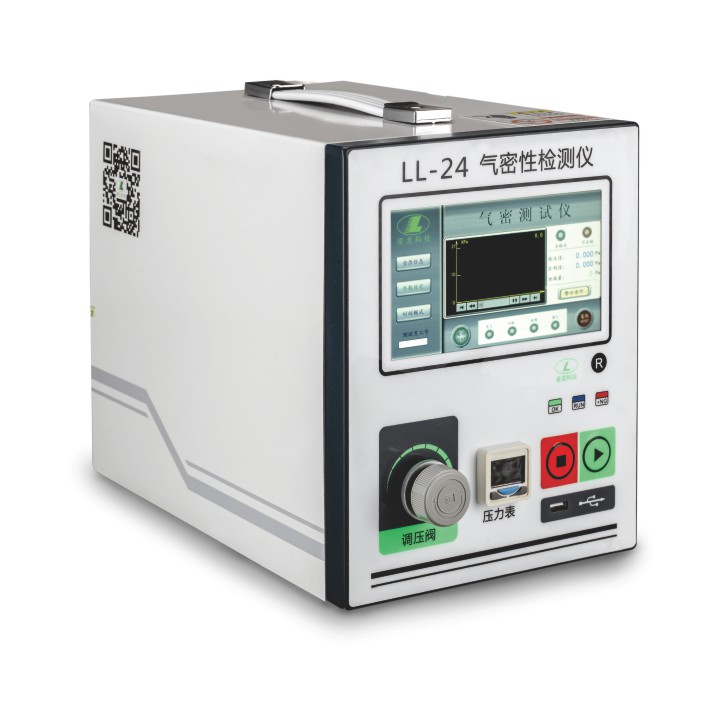

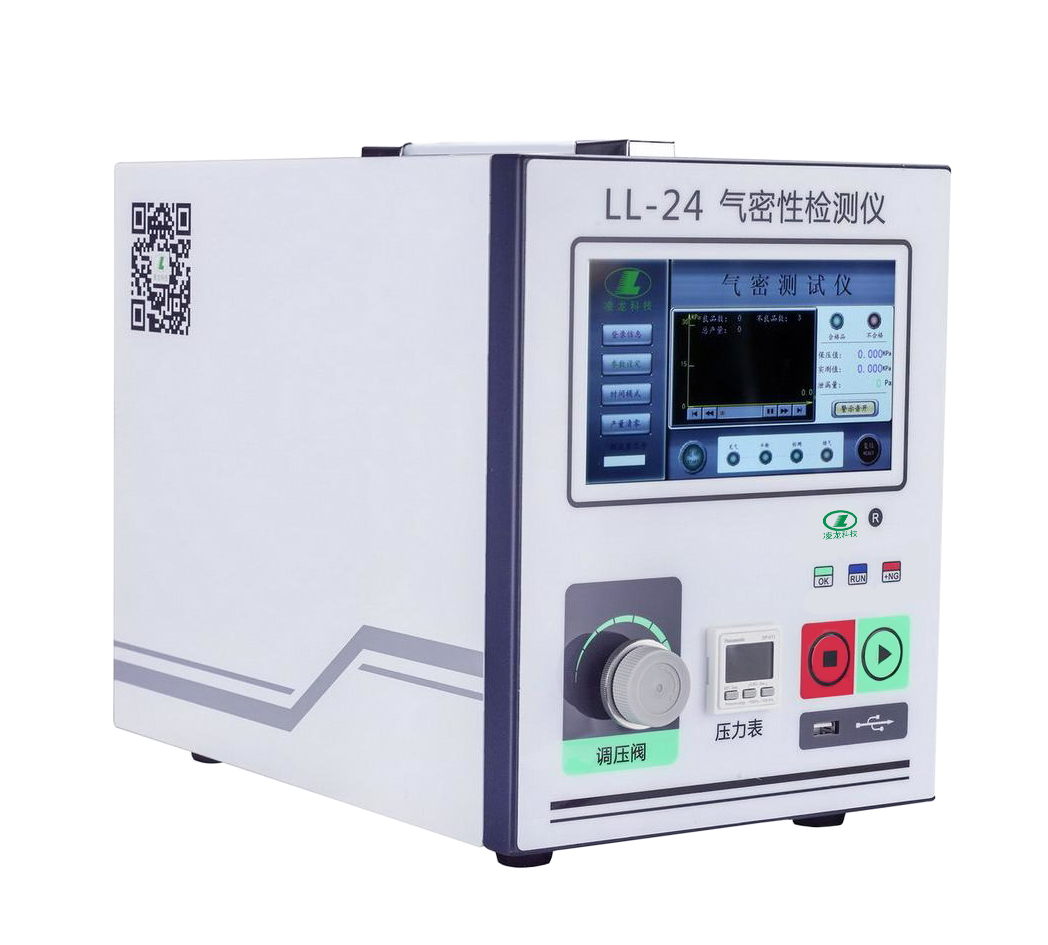

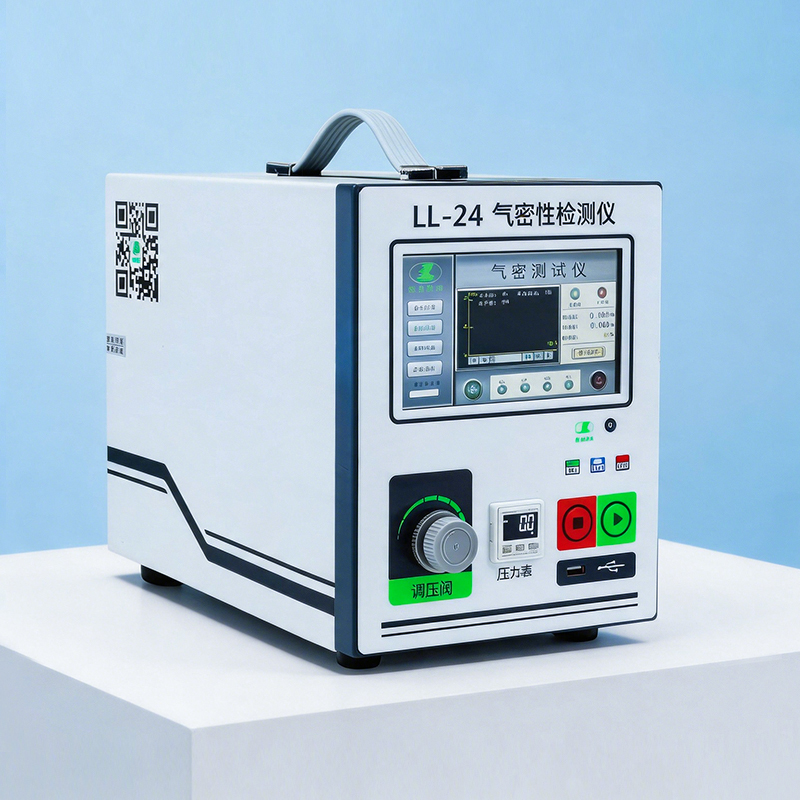

LL-24系列气密性测试仪

 LL-24系列气密性检测仪是深圳市凌龙科技有限公司研发推出的一款高性价比气密性测试仪，具有高精度、测试功能，数据通迅功能，测试数据保存，测试数据U盘导出等功能。LL－24测试仪器结构简单、操作方便、经济实用，采用直压式检测原理，广泛应用于产品零部件的气密性检测、气密性检漏、防水检测、IP67/68防水检测、密封性检测等。
凌龙LL-17系列、LL-18系列、LL-24系列气密性检测仪产品外观、功能、性能均全新升级，仪器详情请联系网站商桥客服或致电：400-9968-556

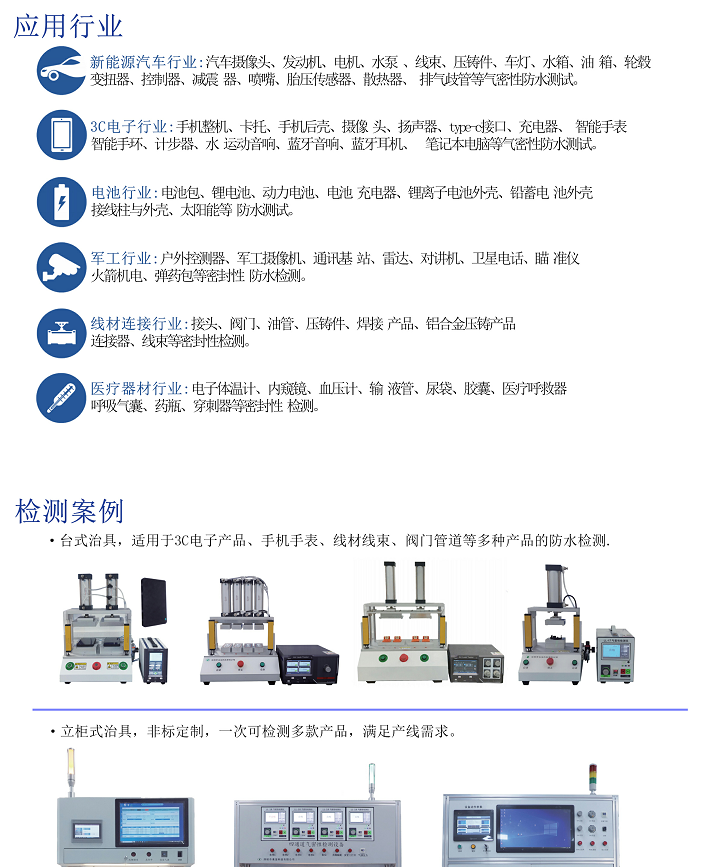

气密检测仪器应用领域

LL-24系列气密性测试仪

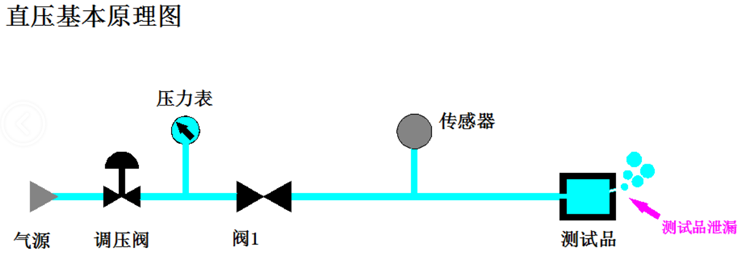

　  LL-24气密性检测仪将控制压力精确的压缩空气(负压)输入到被测容器，然后切断充气回路。如果被测容器有泄漏，则容器内压力会降低，当压力低于设定值班时，仪器会报警。

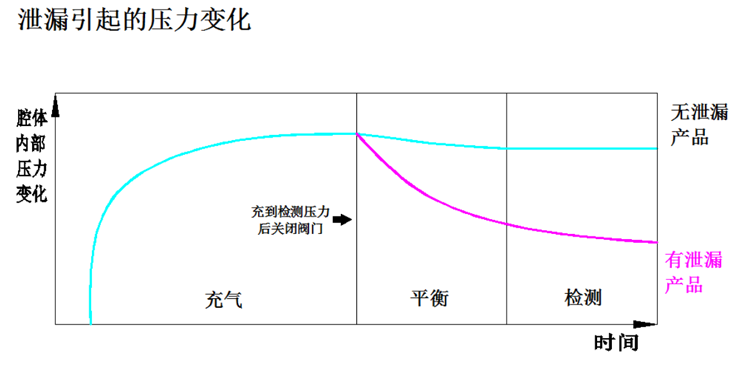

　  示意图如下：

气密性检漏仪检测方法：

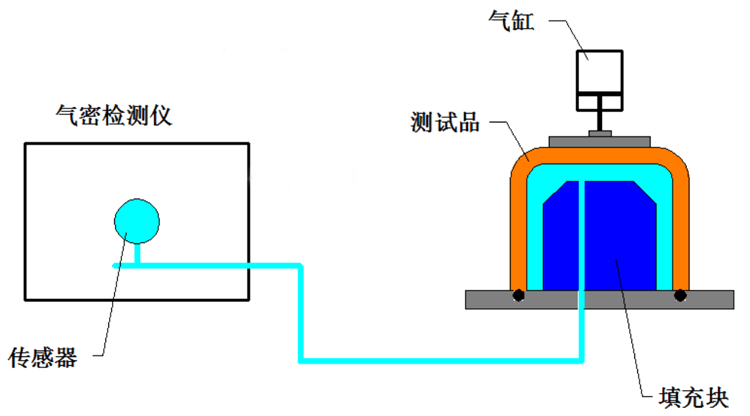

内压测试法：适用于所有开口可充气的容器的大小泄漏检测

通过外部夹具密封工件，是被测工件形成独立的密封内腔。往被测工件内充入内压缩空气或抽真空。通过检测工件内压力变化来判断工件是否合格。

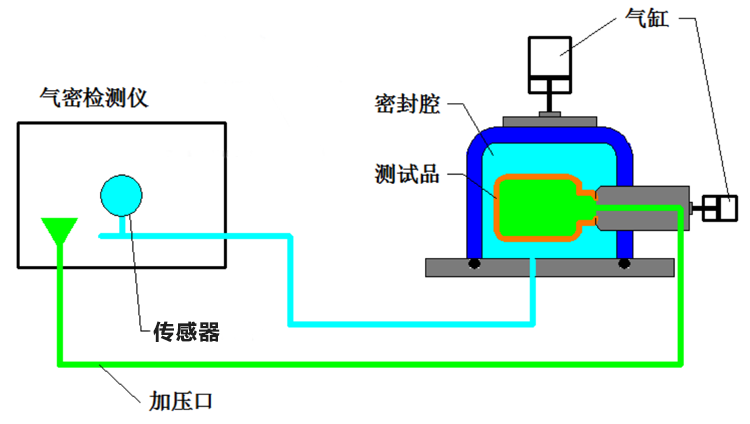

外压测试方法：适用于完全密封无法充气的容器的大小泄漏检测

对罩在工件外部的密封腔加压或抽真空。通过检测密封腔的压力变化来判断工件是否合格。

LL-24系列气密性测试仪型号及其参数

高精度：采用国外进口传感器，具有极好的灵敏度
高效率：实用高效，不用担心测不准，快到3秒完成测试
数据储存：仪器可储存30天的测试记录，128M内存
报警设置：可自行设定报警值的上、下限，超限报警
USB接口：支持U盘导出检测记录数据到电脑上，CSV格式

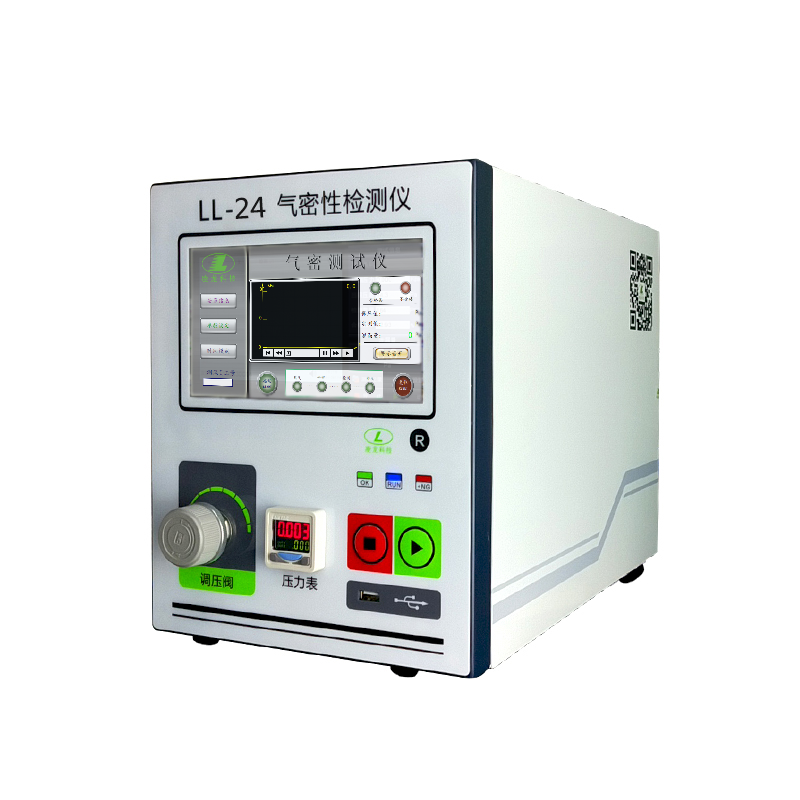

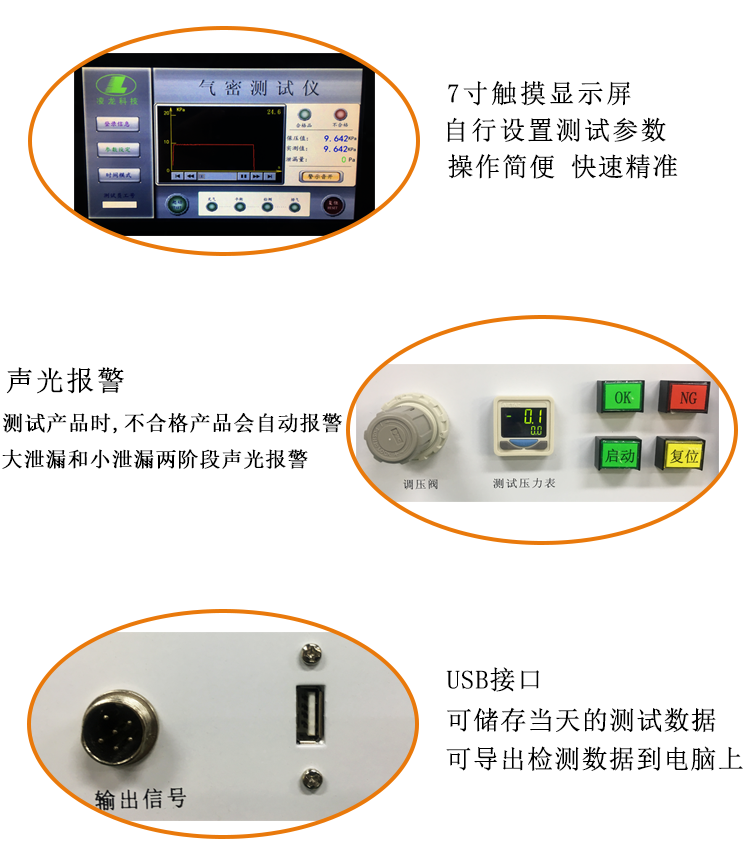

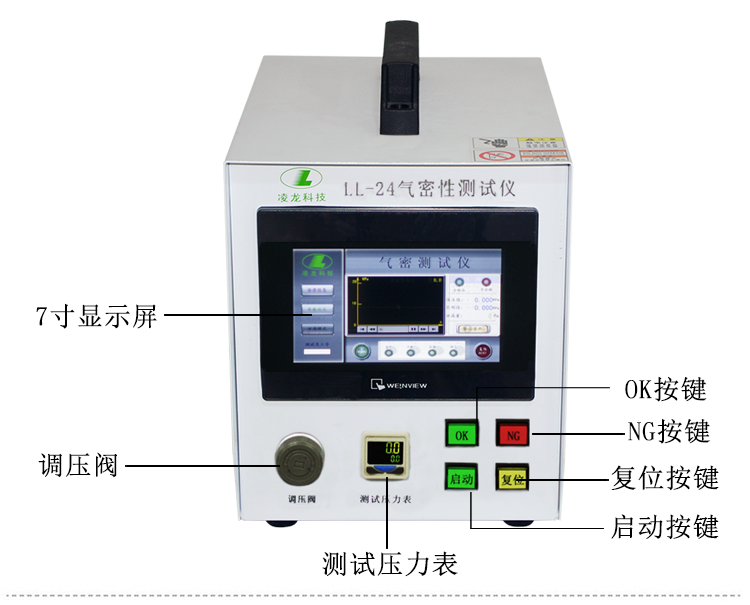

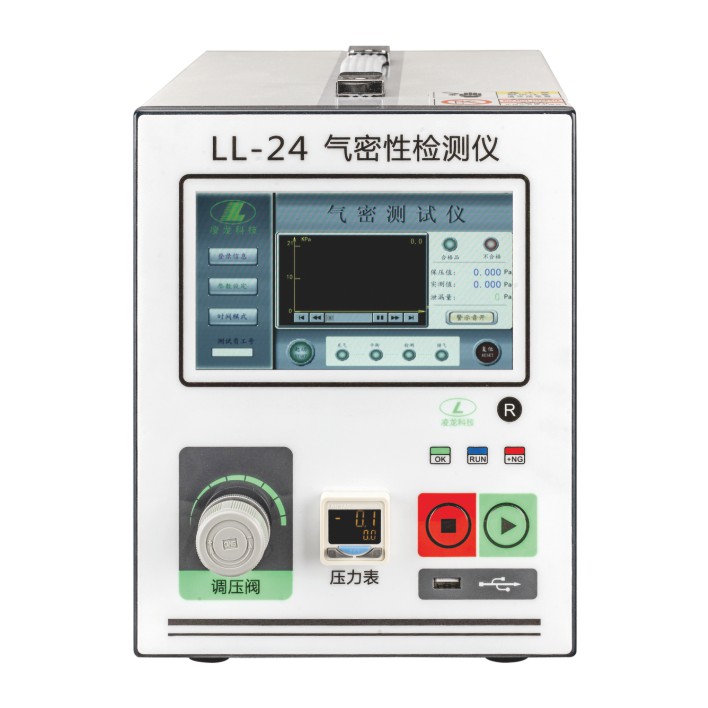

LL-24气密性测试仪正面介绍

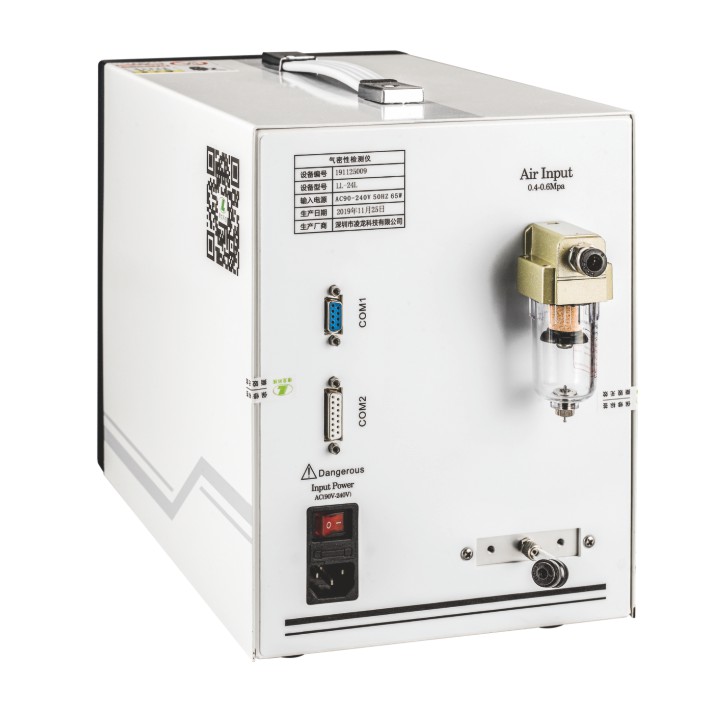

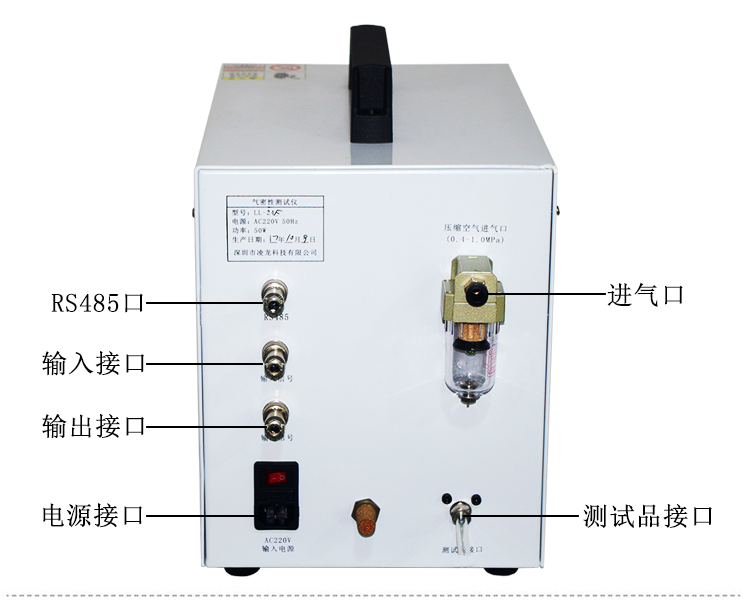

LL-24气密性测试仪反面介绍

LL-24气密性测试仪配套夹具介绍
不同的产品需要定制不同的密封工装夹具来定位密封产品，通过连接气密性检测仪组成一个自动化测试设备。由于不同产品的形状和大小均有所不同，需要的夹具也不一样，需要跟据产品来设计的，是一款定制产品。
详情请与网站商桥客服联系或致电：400-9968-556

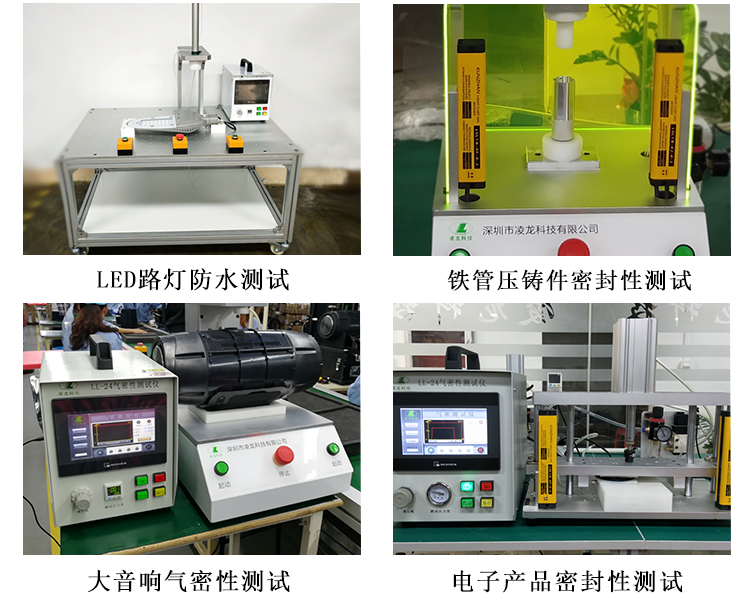

气密性测试仪检测案例
不同的产品需要定制不同的密封工装夹具来定位密封产品，通过连接气密性检测仪组成一个自动化测试设备。由于不同产品的形状和大小均有所不同，需要的夹具也不一样，需要跟据产品来设计的，是一款定制产品。详情请与客服联系或致电：0755-29529959

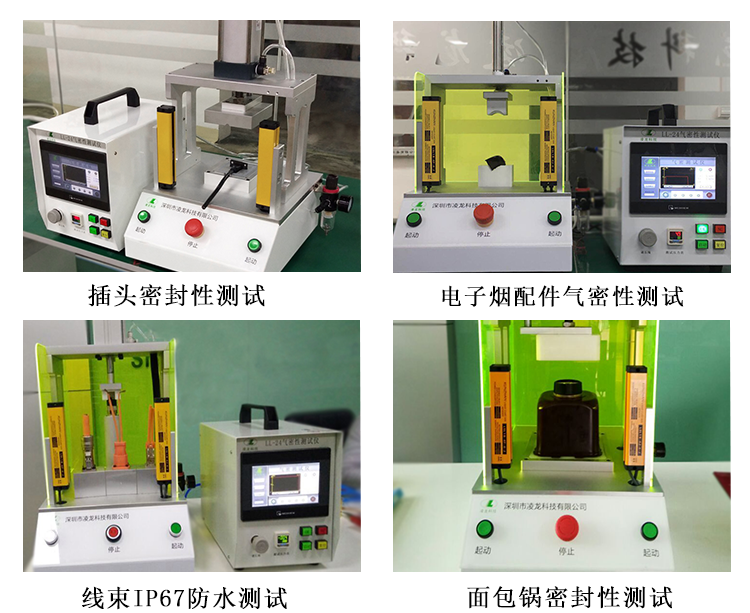

LL-24气密性检测仪检测案例





荣誉证书

气密性检测仪的使用方法：
1、先把气源入口接上0.4Mpa～0.8Mpa压缩气。

2、电源入口接上AC220电源。打开电源开关。

3、旋转调压阀使测试压力的指针指到自己想要的压力位置（压力表单位：kgf/cm2）

4、（图1-2）“参数设定”里进入（图1-6）对话框进行设定参数。设定完了后按住“参数保存”3秒后自动保存。退出“参数设定”界面

5、用手折住“测试输出口”气管，按下“起动按钮”，让仪器充气完成，充气完成后看“显示屏主界面图1-2”的“保压值”数是不是自己想要的压力。如果是就按“复位按钮”；如果不是自己想要的压力就进行微调“调压阀”，调到自己想要的压力为止。

6、“测试输出口”气管接到产品上去。

7、按下“起动按钮”开始测试，直到测试完成。

8、测试下一个产品时只要按“起动按钮”就可以了。

9、如果在测试进行中想要停止测试就按“复位按钮”就可以了。

LL-24气密性检测仪将控制压力精确的压缩空气(负压)输入到被测容器，然后切断充气回路。如果被测容器有泄漏，则容器内压力会降低，当压力低于设定值时，仪器会报警。

内压测试法：适用所有开口可充气的产品的大小泄漏检测

通过外部夹具密封工件，是被测工件形成独立的密封内腔。往被测工件内充入内压缩空气或抽真空。通过检测工件内压力变化来判断工件是否合格。

外压测试法（2次加压测试）：适用有开口可充气的产品的（高压测试）下大小泄漏检测

对罩在工件外部的密封腔加压或抽真空。通过检测密封腔的压力变化来判断工件是否合格。

检 测 案 例
