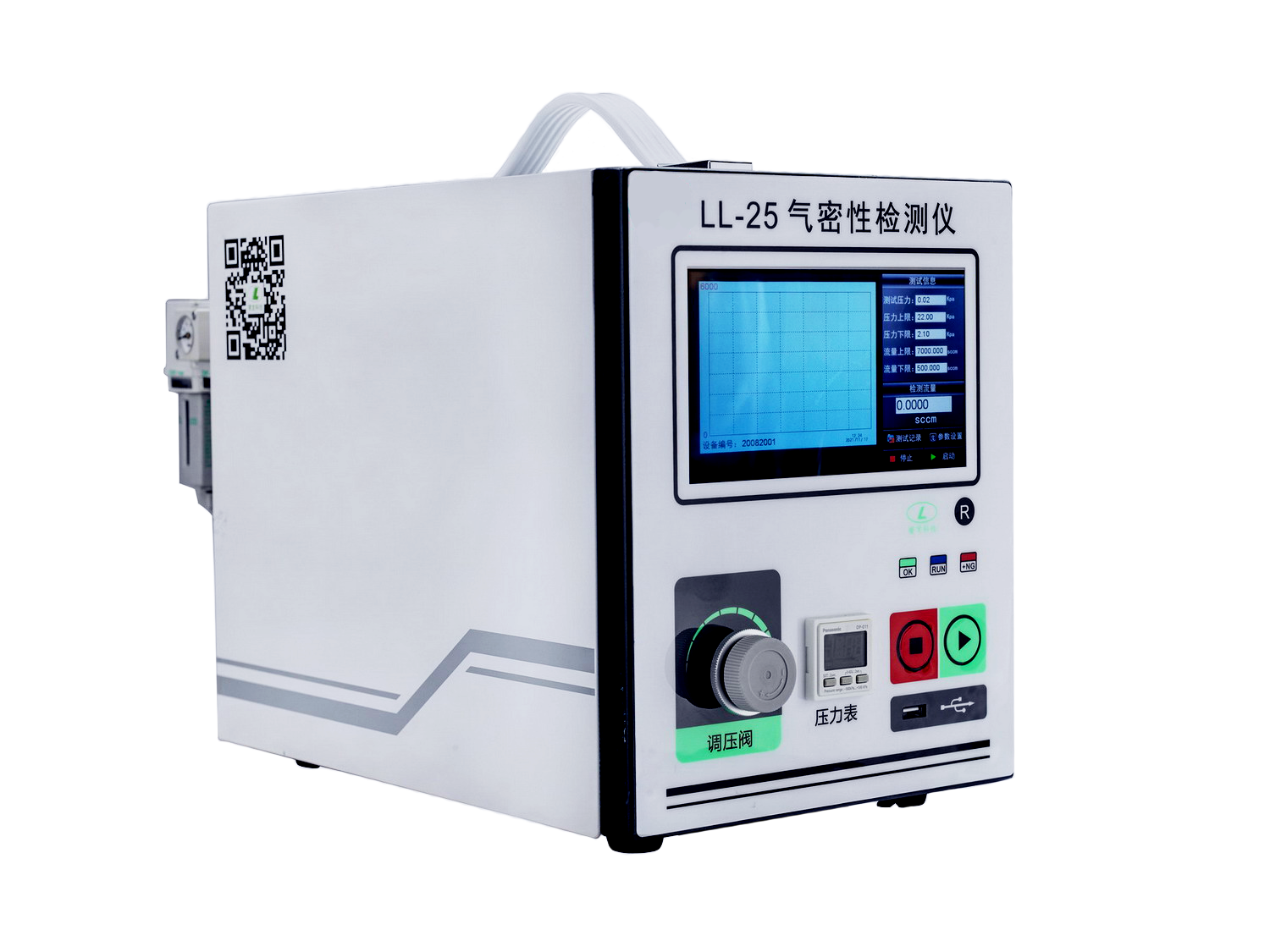

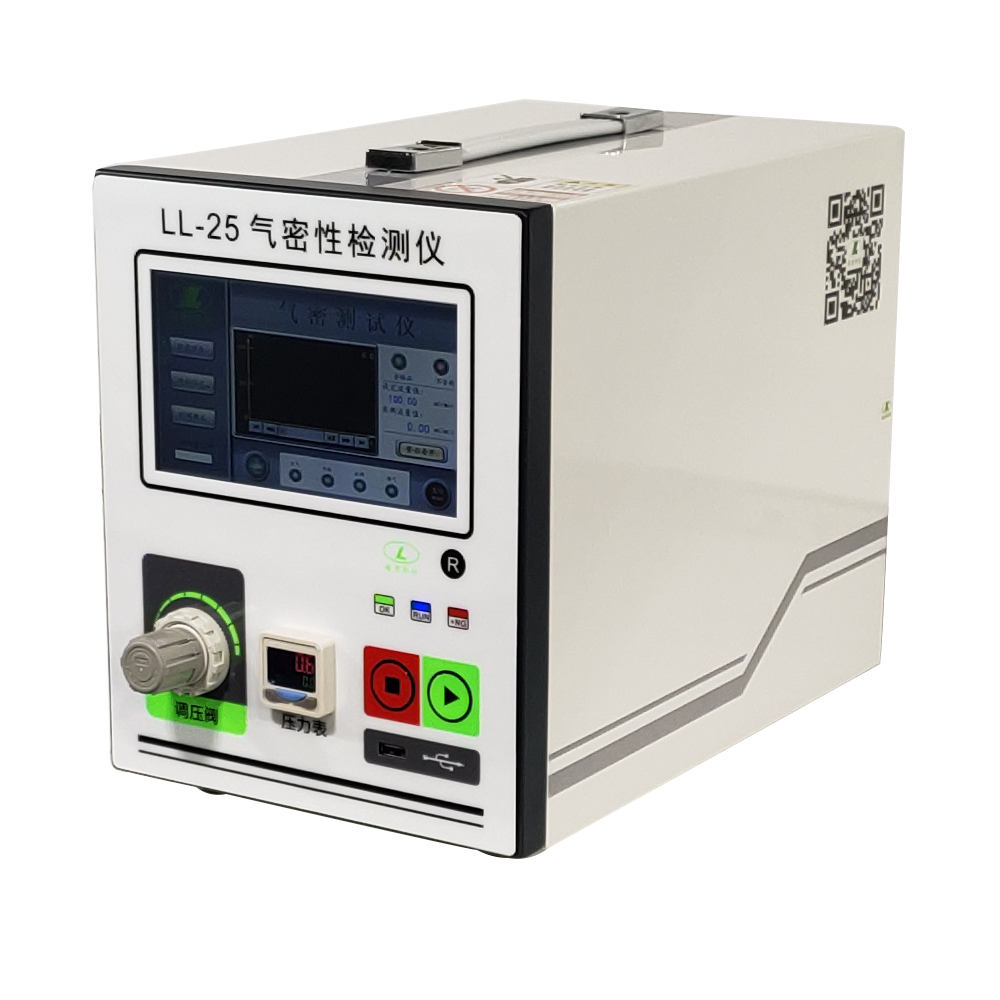

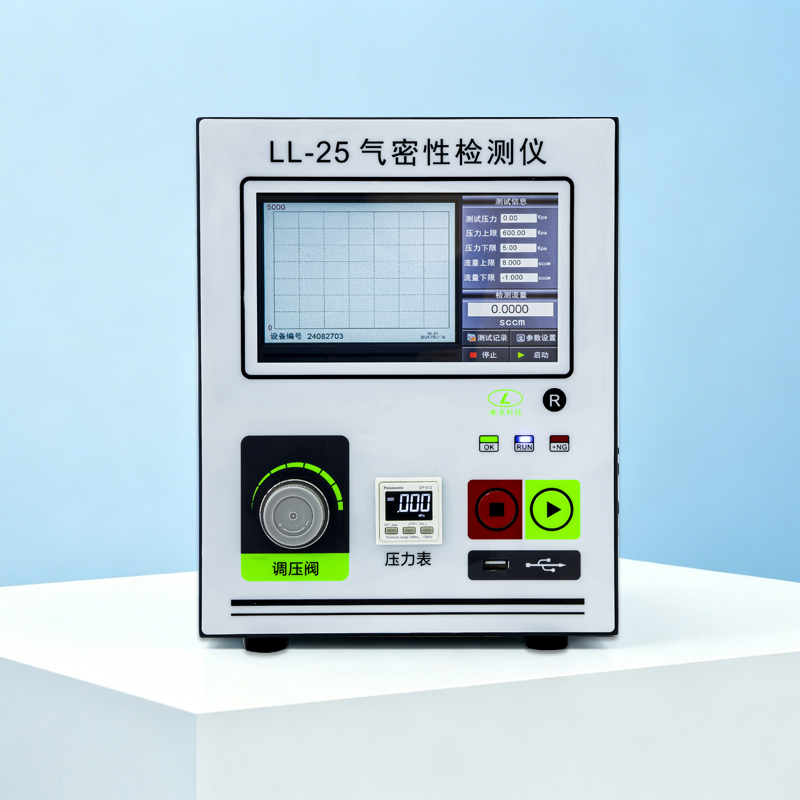

LL-25系列 流量式检测仪

    流量式检测仪概述及检测方法:

    产品概要:

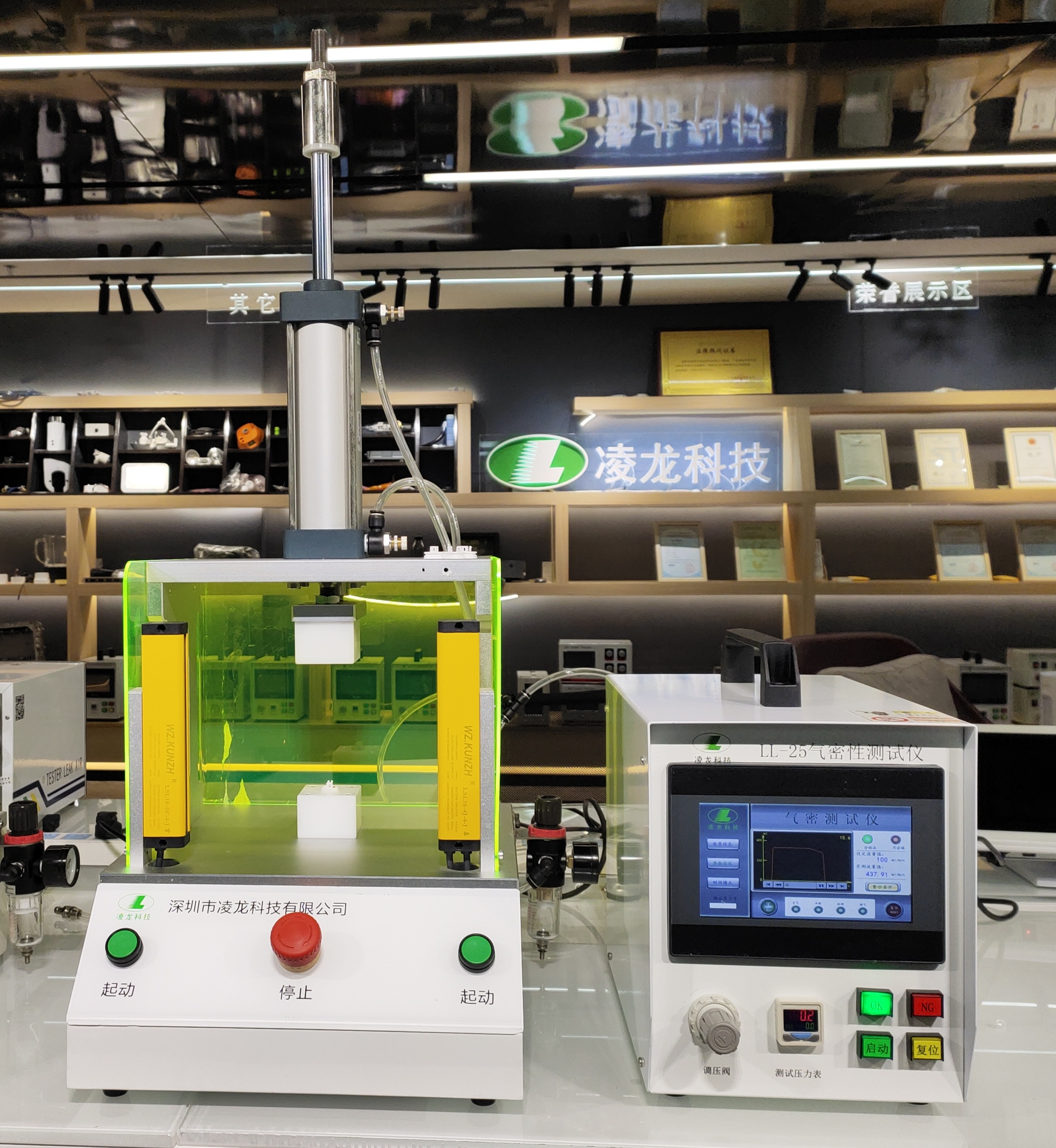

    LL-25 深圳市凌龙科技有限公司研发推出的一款流量检测仪,具有高精度、测试功能,数据通迅功能,测试数据保存。LL-25 流量检测仪以其结构简单、操作方便、经济实用广泛应用于测试对流量有限制要求的产品零部件,如:毛细管、电磁阀、排气管等产品。



    检测原理:

    LL-25 流量检测仪将控制压力精确的压缩空气输入到测试品中。通过高灵敏度气体流量传感器检测出当前测试品流量值,设定流量值与实测流量值相比较,判断测试结果是否合格。

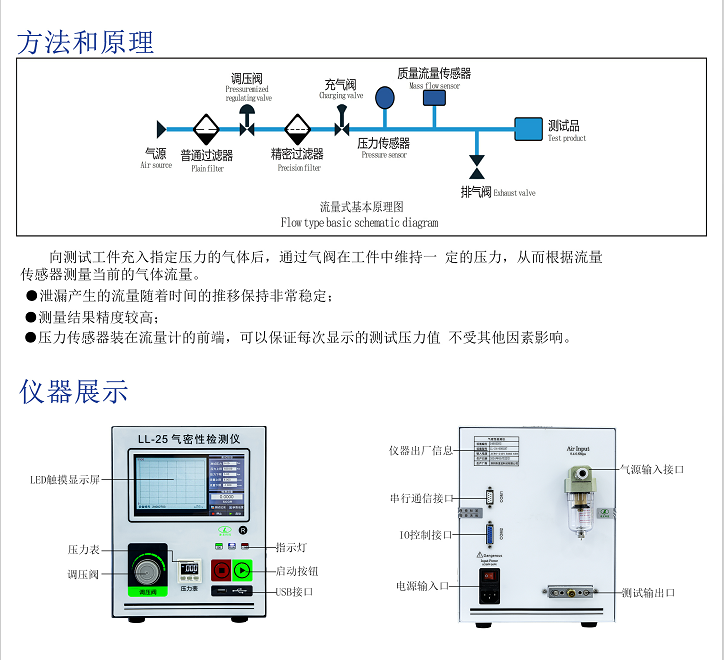

     示意图如下:

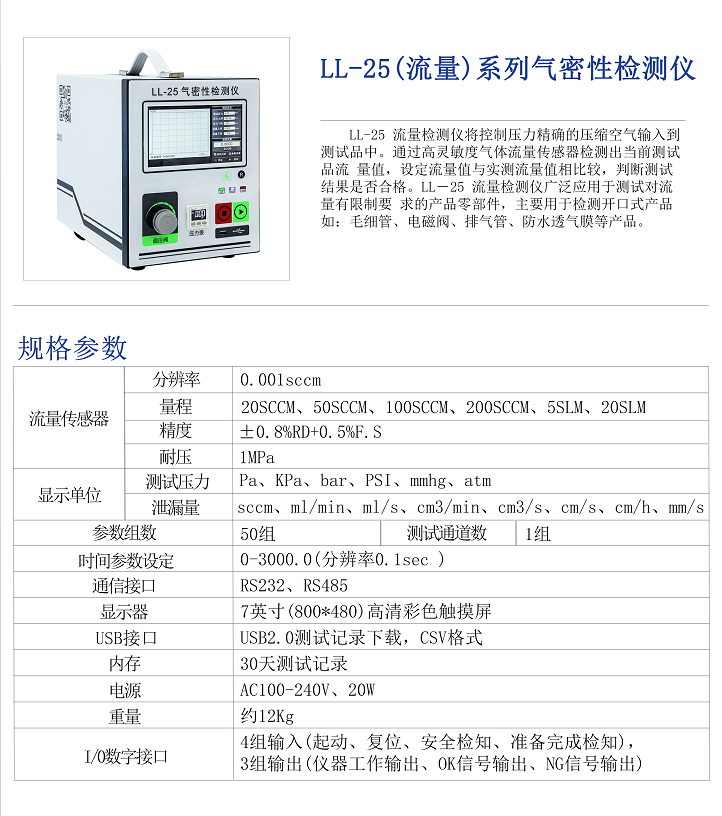

    LL-25系列流量型及其参数:如下表


    型号

    LL-25-20

    LL-25-1000

    检测压力范围

    1~200kpa

    1~200kpa



    流量传感器

    量程:0~20ML

    量程:0~1000ML

    精度:±1.5

    精度:±1.5

    频道数

    1 组产品设置参数保存

    IO 接口

    输入信号 2 个/输出信号 2 个

    时间

    充气-平衡-检测-排气-充气延时 设定范围:0.1s~999s

    显示

    7 寸触摸屏显示器

    尺寸

    长 215 X 宽 420 X 高 285

    重量

    重约 11Kg

    电源

    AC220V ±10 , 50/60HZ, 消耗电力:50VA

    测试压源

    使用流量大,压力高的清洁空气源,连接经调压阀调整后的稳定空气压源

    坏境温度,湿度

    使用温度为 5~40℃,保存温度为-20~70℃。80 HR 以下,但不结露。

    流量式检测仪器调试方式:

    1、先把气源入口接上 0.4Mpa~0.8Mpa 压缩气。

    2、电源入口接上 AC220 电源。打开电源开关。

    3、旋转调压阀使测试压力的指针指到自己想要的压力位置(压力表单位:kgf/cm2)
    4、“参数设定”里进入对话框进行设定参数。设定流量,是要检测密封性还是要检测导通流量设定完了后按住“参数保存”3 秒后自动保存。退出“参数设定”界面。如果是测密封检测在主界面的实测流量要小于设定流量为 OK,如果是检测导通性能实测流量要大于设定流量为 OK。
    5、用手折住“测试输出口”气管,按下“起动按钮”,让仪器充气完成,充气完成后看“显示屏主界面图 ”的“保压值”数是不是自己想要的压力。如果是就按“复位按钮”; 如果不是自己想要的压力就进行微调“调压阀”,调到自己想要的压力为扯。

    6、“测试输出口”气管接到产品上去。

    7、按下“起动按钮”开始测试产,直到测试完成。

    8、测试下一个产品时只要按“起动按钮”就可以了。

          9、如果在测试进行中想要停测试就按“复位按钮”就可以了
