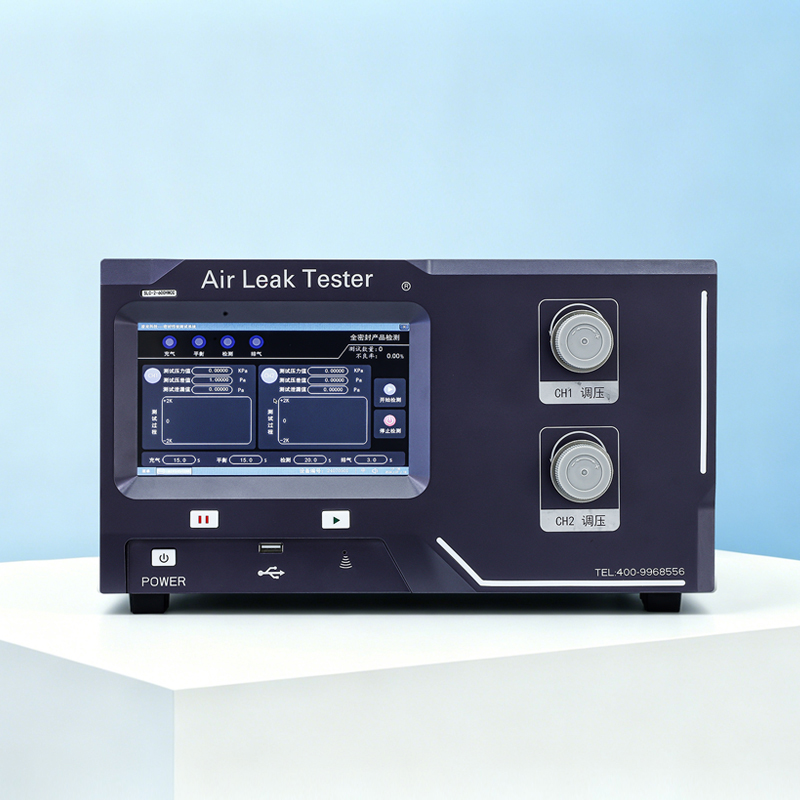

SLC-2系列 差压式气密性测试仪

    SLC-2系列 差压式气密性测试仪介绍:

    差压式气密性测试仪介绍是向测试品(工件)内注入压缩空气,测量其内部压力的变化从而检测出是否有泄漏的测试方式。首先准备好无泄漏的标准品,给测试品和标准品同时注入调压后的空气。然后,停止充气,通过高灵敏度差压传感器测出因泄漏导致的内部压力变化,即测试品与标准品之间的差压。

    各检测过程说明:

      启动:用夹具密封测试品,并向仪器发送启动信号。

      充气:把压缩空气打入测试品和标准品。

      平衡:隔离测试品和标准品之间的空气。

      检测:进行产品泄漏的检测。在本行程中进行误差修正。

      排气:输出合格与否的信号,从排气口排出测试品与标准品内的空气。

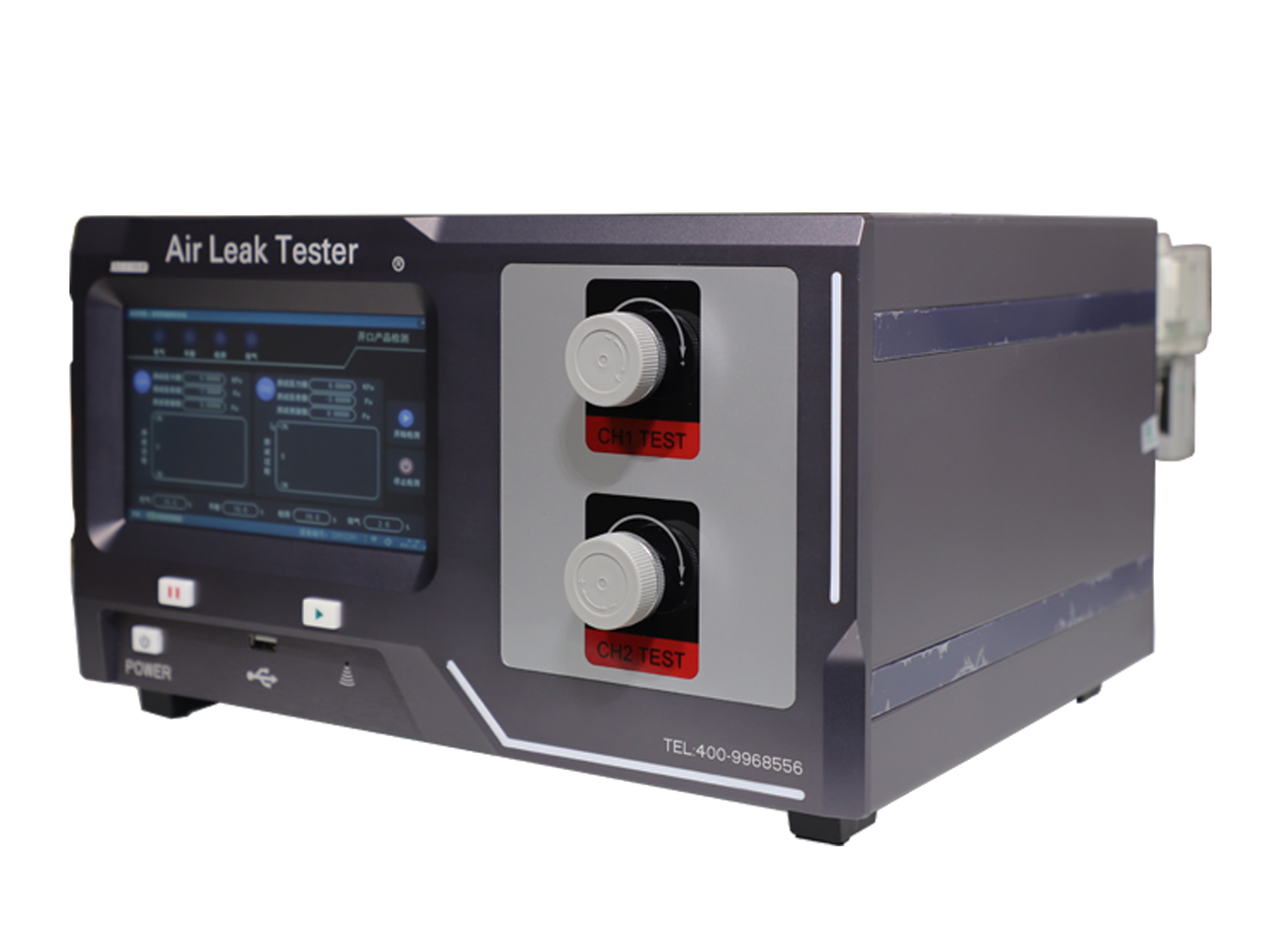

      差压式气密性测试仪图如下:



    SLC双通道系列仪器型号选型

    SLC-2-1测试压力量程 2调压方式 3检测方式 4选配项

    测试压力量程

    030L:5~30KPa

    050L:5~50KPa

    100L:5-100KPa

    200H:10-200KPa

    030V: -1~-30KPa

    050V: -1~-50KPa

    100V: -5~-85KPa

    300H:10-300KPa

    调压方式

    A:自动调压(电子调压)

    M:手动调压(机械调压)

    检测方式

    T:开口容器

    C:闭合容器

    选配项

    X:个性化订制服务



    SLC-2系列 差压式气密性测试仪功能介绍

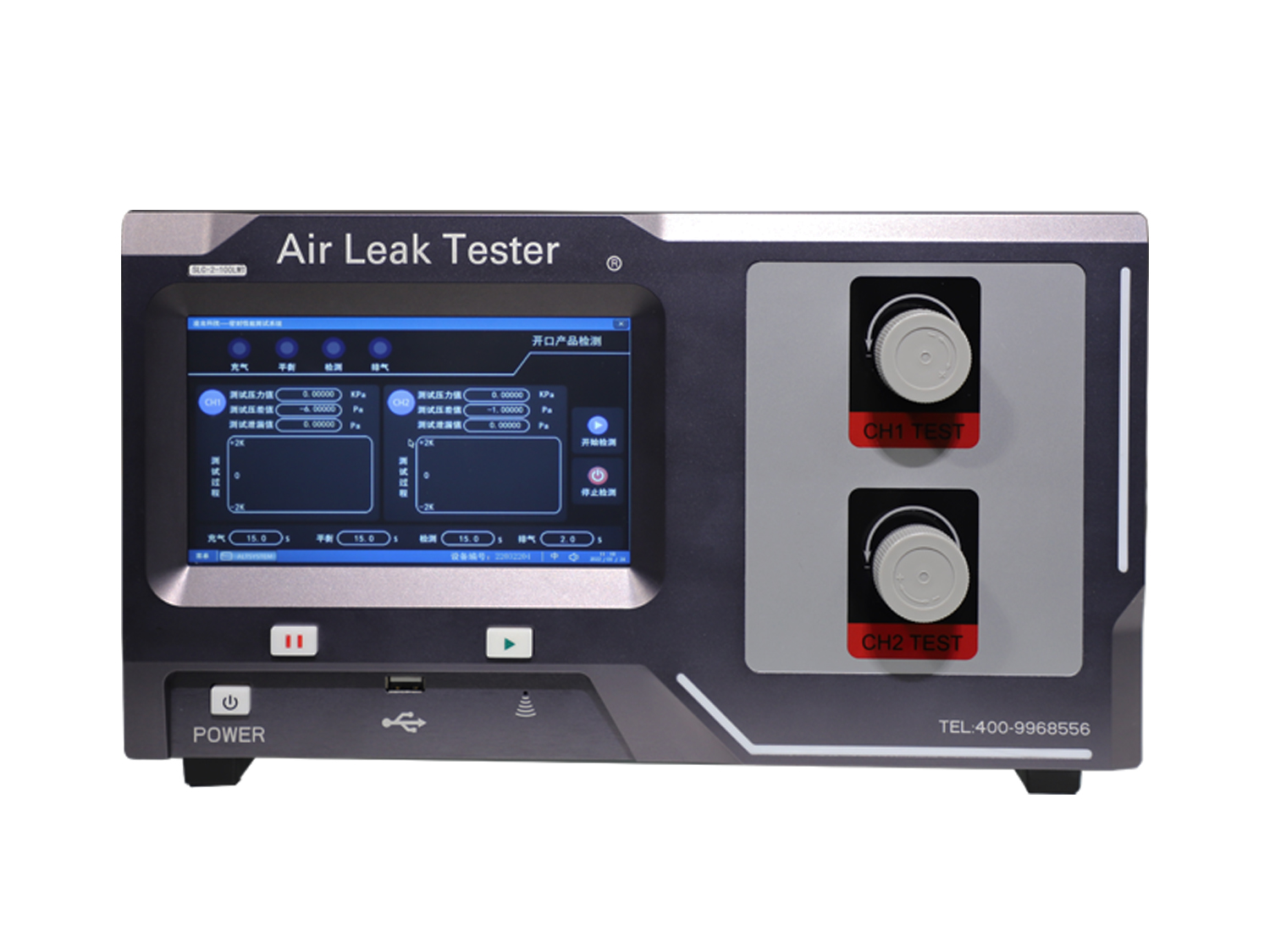

    7英寸彩色触控屏,1024*600高清画质

    USB数据接口,支持条码扫描枪(条形码,二维码)与测试记录导出

    等效容积测算(Ve)功能

    传感器过压保护。

    两组独立调压测试通道

    电子调压,机械调压功能

    误差修正功能

    多种通信接口(RS232RS485RJ45),支持modbus RTU TCP/IP协议

    数字输入输出接口,4组输入,5组输出

    仪器自检功能

    八种压强单位自由切换,

    六种泄漏量单位自由切换

    简体中文、繁体中文、英文三种显示画面自由切换

    支持泄漏曲线和数值双重显示

    测试参数存储30

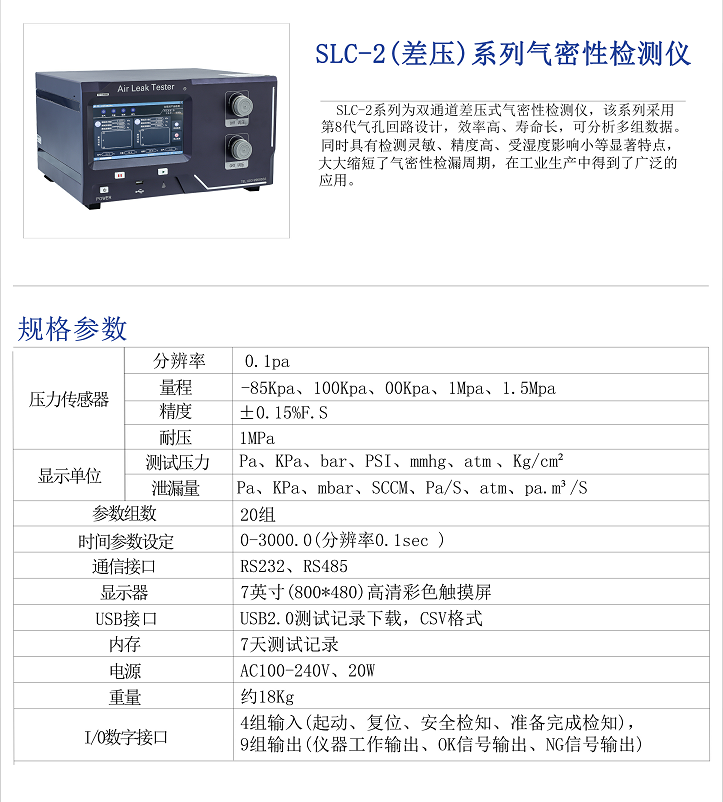

    SLC-2系列 差压式气密性测试仪参数





    分辨率

    0.1Pa

    量程

    30KPa50 KPa100 KPa200 KPa300 KPa-30 KPa-50 KPa-100 KPa

    线性精度

    F.S0.1%

    重复精度

    F.S0.05%

    耐压

    量程值3

    显示单位

    测试压

    PaKPaMPabarPSIKg/cm²、atmmmHg

    泄漏量

    PaKPambarSCCMCCM/SPa.m³/S

    参数组数

    100

    测试通道数

    2

    时间参数设定

    0~3000.0(分辨率0.1秒)

    显示器

    7英寸(1024*600)高清彩色电阻触摸屏

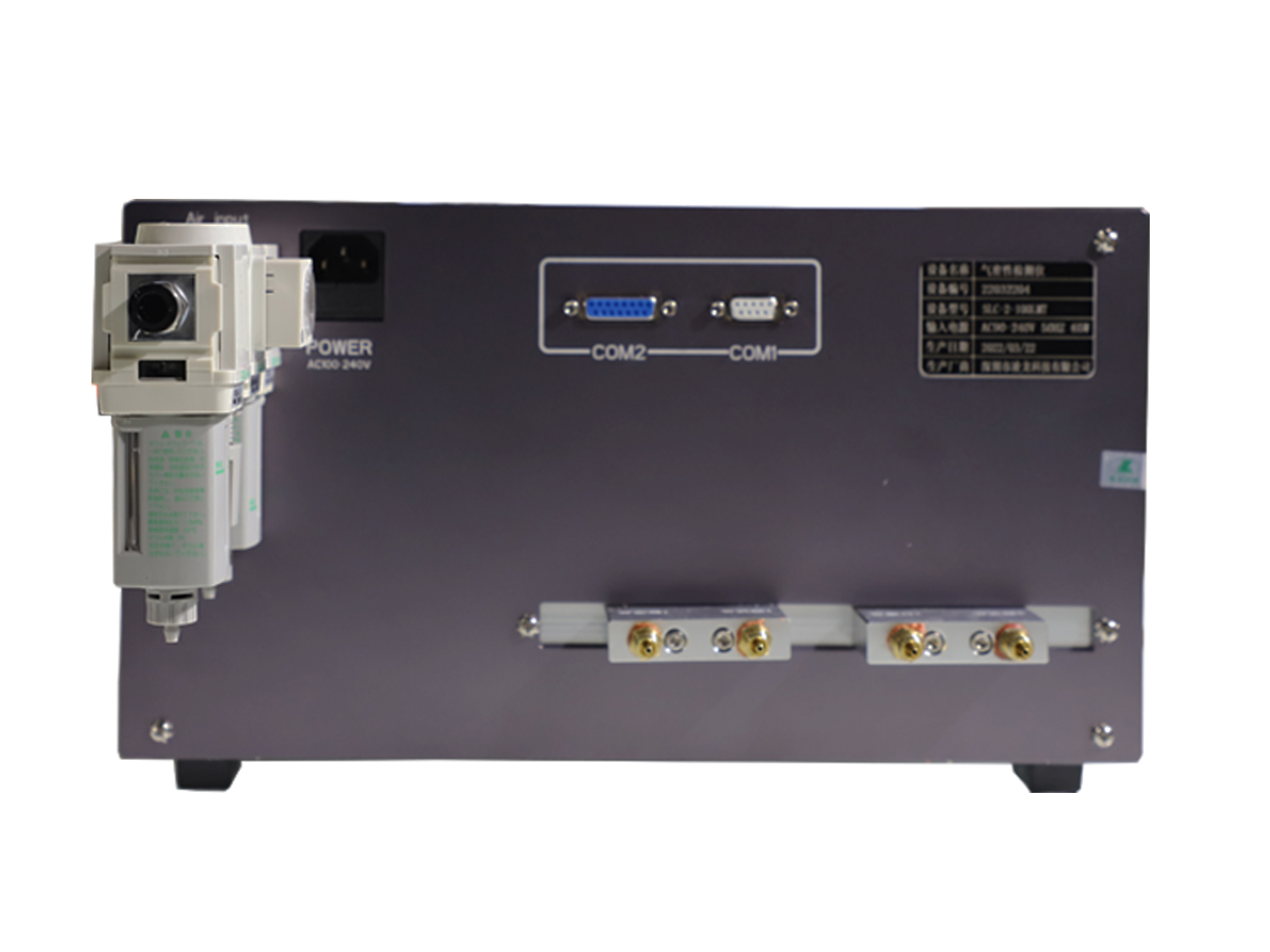

    通信接口

    RS232RS485RJ45(以太网口)

    USB接口

    USB2.0 测试记录下载,CSV格式

    内存

    30天测试记录,128M

    电源

    AC100~240V65W

    重量

    15Kg

    I/O数字接口



    4组输入(起动、复位、安全检知、准备完成检知),

    5组输出(仪器工作输出、OK信号输出、NG信号输出、蜂鸣信号输出、旁路充气输出)

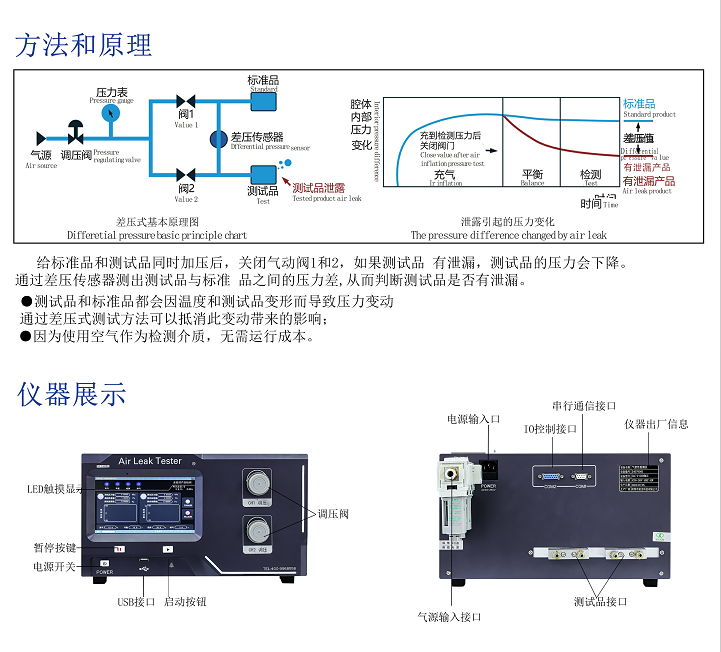

    双通道差压式气密性测试仪原理:

          差压式(也称对比式)气密性测试仪:仪器后有两个接口,一个连接标准产品(合格的产品),一个连接测试产品。
    1)仪器同时往标准品和测试品充入相等的气压,再然后切断气源,观察标准品中的气压减去检测品中的气压的差值,如果差值为零,说明检测品跟标准品一样是合格的;否则检测品就是不合格的。
    2)如果产品是不带充气孔的,我们就用差压式气密性测试仪,需要做两个和产品形状规格一样大小的密封腔,也就是一个模具,尽量做到贴合产品,因为这样做出来的检测结果更加精确,然后仪器分别往标准品和检测品跟模具之间的空间充入气压,再切断气源,观察标准品中的气压减去测试品中的气压的差值,如果差值为零,说明检品跟标准品一样是合格的;否则检测品就是不合格的。

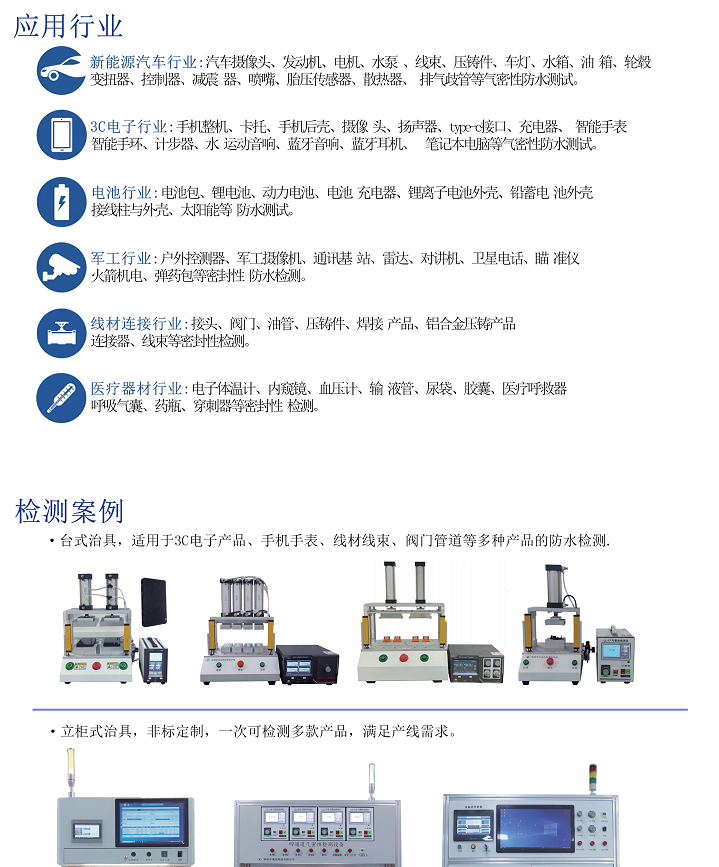

    差压式气密性测试仪应用行业:

    电子产品:智能手表,智能手环,手表外壳,计步器,水下报警器,运动音响,蓝牙音响,蓝牙耳机,笔记本电脑,平板等防水IP等级测试

    汽车行业:汽车摄像头,发动机,电机,水泵,汽车线束,汽车压铸件,共享单车车锁,风机,车灯,行车记录仪,汽车雷达追踪器,新能源汽车充电头,汽车胎压传感计,汽车电池包,汽车油箱盖,汽车水箱,汽车油箱,汽车轮毂,汽车变扭器,汽车控制器


    电池行业:电池包,锂电池,动力电池,电池充电器,锂离子电池外壳,铅蓄电池外壳,接线柱与外壳,太阳能等

    户外安防 军工:室外摄像头,LED灯,安防摄像头,智能门锁,户外控测器,通讯基站,防爆灯,对讲机,三防手机,瞄准仪等密封性防水检测

    家电行业:加湿器,榨汁机,咖啡机,水壶,搅拌机,电动牙刷,美容仪,豆浆机,剃须刀,电子烟,香薰机,推剪器,洗牙器等

    阀门管道 线材:接头,阀门,油管,压铸件,焊接产品,铝合金压铸产品,连接器,线束等密封性检测

    医疗行业:电子体温计,内窥镜,血压计,输液管,尿袋,胶囊,医疗呼救器,呼吸气囊,药瓶,穿刺器等密封性检测

    手机行业:整机、卡托、手机后壳、摄像头、扬声器(喇叭)、type-c接口、充电器、电池、电池盒、按键等防水性气密检测
